电动发动机 E-LINE

推进舷内游船

概述

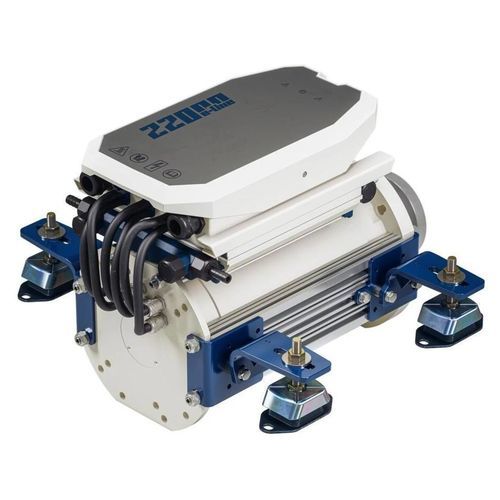

E-LINE 22 kW 舱内电动推进器为轴传动船舶提供液冷、低维护的电动推进解决方案。优化设计在其电动系列中提供更高效率与最高功率，延长单次充电续航并降低能耗。适用于新造或改装船舶，适配长度可达15 m或20吨的船只。

套件包含

• E-LINE 22 kW 电机
• V-CAN 监控面板
• V-CAN 带钥匙开关面板
• 转换器 - 48VDC-12VDC, 360W
• V-CAN 电缆 1 m，无卤素
• V-CAN 总线 3点集线器
• V-CAN 终端电阻
• V-CAN 电缆 5 m，无卤素

选择冷却方式
E-LINE 22 kW 可采用淡水表面冷却或龙骨冷却器冷却。清洁淡水环境下可使用表面冷却；在海水或受污染水域，建议使用两个龙骨冷却器。

• 龙骨冷却系统：EDKCSET
• 淡水冷却系统：EDFWSET

高级监控套件
可选的数字监控套件与显示屏可用于升级系统监控，以实现更精确的操控与定位。

技术参数

• SKU: ELINE220S
• 最大输出功率：22 kW（约30 hp）
• 电机输出功率：20 kW (@1500 rpm)
• 最大转速（RPM）：1600
• 最大扭矩（Nm）：130
• 电机类型：永磁电机 (PMAC)
• 电压（V）：48 VDC (40 - 60 VDC)
• 最大输入电流：580 A
• 参考能耗：4 - 8 kWh @ 6 km/h (3.5 kt)
• 参考相当内燃机（hp）：30
• 适用船长指示：可达15 m（50 英尺）或20 吨
• CAN 总线：V-CAN
• 冷却系统：液冷
• 液冷系统接头：12.7 mm (1/2”)（进/出）
• 重量：93 kg
• 长度：545 mm
• 高度：371 mm
• 宽度：540 mm
• ECO 模式最大轴转速：1200 rpm
• POWER 模式最大轴转速：1600 rpm
• 传动比：1:1 直接电驱
• 联轴器（可选）：Combiflex 1225 / 1230 | Bullflex 0125 / 011
• 电机防护等级：IP65，配有 gore-tex 膜和 IPx3 罩
• 控制与报警：推进激活、POWER 模式、温度、电池电量、高电流、低电压、限制报警
• 电路保护：保险丝 500 安（SLOW BLOW）
• 配备：主动电子制动、电池保护及 Boosted Charge 24V > 48 VDC 120 A 功能
