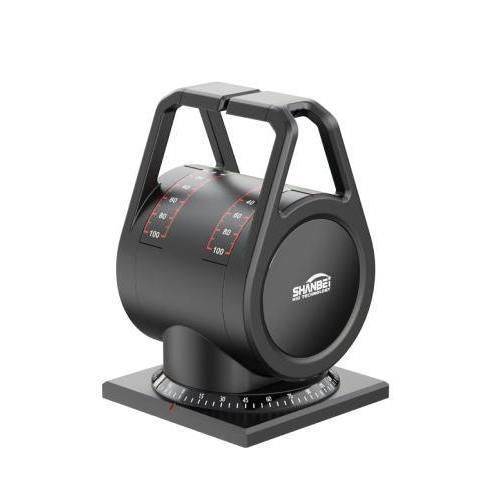

推进器操纵杆 WLF-74

数字方位角船舶

概述
WLF-74 全回转方位控制杆为船舶及试验设备设计，可同时调节推进（转速）与航向（方位）。该手柄提供可配置的旋转范围、适用于海事环境的材料以及多种电气输出选项，适用于艏艏台和控制台安装。

类型 / 握把组件

• Twin-lever SYNC
• Twin-lever IND

旋转范围

• Y轴（推进/RPM）：±60° / 0~60° / -15~60°
• Z轴（轴承/方位）：±180°

技术参数

• Y轴电位器：5KΩ，线性
• Y轴限位：0°
• Z轴电位器：5KΩ
• Z轴限位：0°、±90°、180°
• 机身材质：铝合金，黑色喷涂
• 齿轮材质：铜合金
• 主轴材质：不锈钢
• 背光：冷光膜
• 防护等级（手柄）：IP56
• 传动方式：齿轮传动
• 调光方式：0~24V 外部电源调光
• 线性公差：±1.0%
• 接线：16 路 I/O 接线端子
• 安装：4 x M4 固定柱，面板厚度 8mm

可选项

• 握把组件：Twin-lever SYNC、Twin-lever IND
• Y轴选项：±60°、0~60°、-15~60°
• 轴承旋转范围：±180°
• 输出信号：5K sin/cos；推进/旋转 4~20mA；无源触点开关
• 背光调节：0~24V
• 安装位置：FWD、AFT

规格 / 技术参数

• 型号：WLF-74
• 产品类型：方位控制杆（全回转控制手柄）
• Y轴范围：±60° 或 60° 或 -15~75°
• Z轴范围（轴承）：±180°
• 电位器：Y轴 5KΩ；Z轴 5KΩ
• 主轴材质：不锈钢
• 机身材质：铝合金 黑色喷涂
• 齿轮材质：铜合金
• 防护等级：IP56
• 传动：齿轮传动
• 背光：冷光膜；调光 0~24V 外部供电
• 输出选项：5K sin/cos；推进/旋转 4~20mA；无源触点
• 线性公差：±1.0%
• 接线：16 路 I/O 接线端子
• 安装：4 x M4 固定柱；面板厚度 8mm
