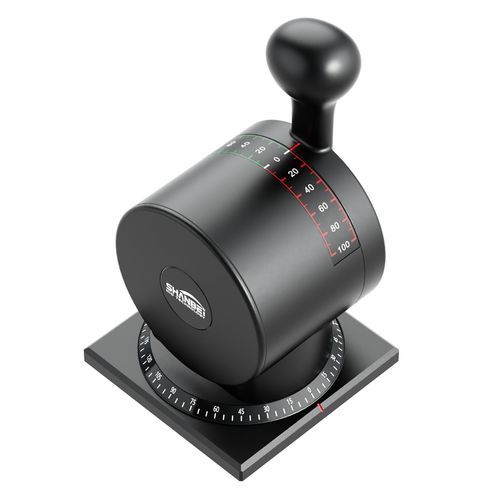

发动机用操纵杆 WLF-72

数字方位角船舶

概述
WLF-72 方位控制杆用于需要同时调节航向（方位）和推进速度的船舶及试验设备。适用于舰桥控制台、模拟器工位及船舶控制面板等海事场景。

样式/类型

• 球形手柄
• 指压式手柄
• 左位型：72L
• 右位型：72R

参数
供电电压：18~26 V DC
Y轴范围：±60°
Y轴电位器：5 KΩ，线性
Y轴中立位置：0°
机身材质：铝合金，黑色喷涂
齿轮材质：铜合金
背光：冷光膜
防护等级：IP56
安装：4 × M4 螺柱，面板厚度 8 mm
Z轴范围：360° 连续旋转
Z轴电位器：5 KΩ
Z轴限位位置：0°、±90°、180°
主轴材质：不锈钢
传动方式：齿轮传动
调光方式：外部供电 0~24 V 调光
线性公差：±1.0%
接线：16 路 I/O 接线端子

选项

• 转速（RPM）旋转范围：±60° 或 0~60°
• 轴承旋转范围：±180°
• 输出信号：5 KΩ sin/cos
• 背光调节：0~24 V
• 安装位置：艏位 (FWD) 或 艉位 (AFT)

附件
标准机型未列出特定附件；备件及安装套件可按需提供。

技术规格

• 型号：WLF-72
• 供电电压：18~26 V DC
• Y轴范围：±60°
• Z轴范围：360° 连续旋转
• 电位器：Y轴 5 KΩ，Z轴 5 KΩ
• 机身材质：铝合金（黑色喷涂）
• 齿轮材质：铜合金
• 主轴材质：不锈钢
• 防护等级：IP56
• 安装：4 × M4 螺柱，面板厚度 8 mm
• 传动：齿轮传动
• 背光：冷光膜；可调 0~24 V
• 输出信号：5 KΩ sin/cos
• 线性公差：±1.0%
• 接线：16 路 I/O 接线端子
