防污染管道设备 BL/45

简要说明

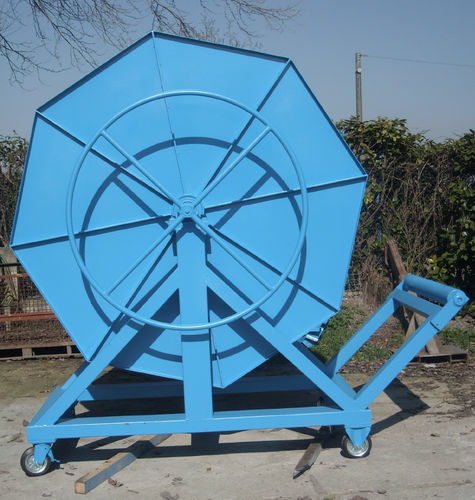

组装好的 Zenit Ambiente 卷盘用于在海上作业中存放与展开防污染挡油栏 BL/45。其尺寸符合附图所示最大尺寸且无任何突出部件。设备配有带叉车孔的底座，立柱上焊有吊耳以便起重机吊装。可选装移动轮以便地面搬运。卷盘在角部设有加劲型材，配有安全锁止装置、排水支撑板及尾绳固定器。

描述
该卷盘为水平轴式，滚筒直径可容纳最多 200 m 的 BL/45 挡油栏，结构包括：

• 机架
• 卷筒（滚筒）
• 挡板（侧壁）
• 液压齿轮电机

机架
底架由 AISI 304/316 钢制成，采用 200×100 和 100×100 型材，厚度 5 mm（可选：海洋用铝）。为更好承受卷筒重量及牵引过程产生的应力，支撑结构在中部增加了加强型材。

卷筒
卷绕卷筒由中心轴（滚筒 Ø 450 mm 约）构成。一对 AISI 316 不锈钢侧板焊接在八个等距的 AISI 304 辐条上，组成旋转滚筒。侧壁的外围环采用直径 30 mm、厚度 2 mm 的 AISI 316 管材。内表面朝向中心呈凸面，以便于围栏的卷绕。

镀锌与喷漆

• 热浸镀锌
• 附着底漆
• 海洋环境用环氧涂料两道（环氧乙烯基全周期喷涂）

可选项

• 用于便于防污染屏障处理的导向装置
• 带 IP55 防护的本地控制箱
• 声光动作探测器
• 整机采用海洋铝材制造
• 可将动力装入卷筒轴内的选项

附加信息
侧板高度：约 1500 mm
总高度：约 1800 mm
侧板间距：约 450 mm
电动机：1.5 Kw
电源：380V，50 Hz – 1400 rpm
双级减速器：蜗轮蜗杆减速器 i=102
总减速比：1:418.2
输出转速：约 3.35 rpm

规格 / 技术参数

• 容量：可容纳最多 200 m 的 BL/45 挡油栏
• 类型：水平轴卷盘
• 滚筒直径：约 Ø 450 mm
• 机架材料：AISI 304/316 钢（可选：海洋铝）
• 型材：200×100 和 100×100，厚度 5 mm
• 卷筒侧板：AISI 316 不锈钢，辐条为 AISI 304
• 外围环：AISI 316 管材 30 mm Ø，厚度 2 mm
• 内表面：朝中心凸起以便卷绕
• 驱动：液压齿轮电机（可选将电机置入轴内）
• 电动机（如配备）：1.5 Kw
• 电源：380V，50 Hz – 1400 rpm
• 减速器：蜗轮蜗杆 i=102，总减速比 1:418.2
• 输出速度：约 3.35 rpm
• 表面处理：热浸镀锌、附着底漆、海洋环境用两道环氧涂层
• 搬运特性：带叉车孔的底座、起重用吊耳、可选轮子
• 可选附件：导向装置、本地控制箱 IP55、声光探测器、海洋铝材结构
