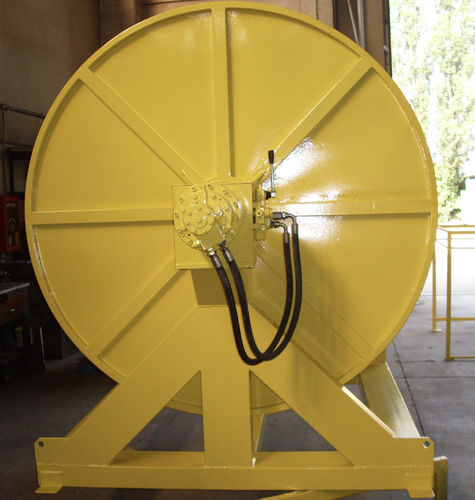

防污染管道设备 AR/70

简要说明
卷筒按图纸规定的最大尺寸无任何外露突出部分布置。配备带叉车孔的底座，立柱上焊有起重用吊环以便起重机吊运。也可选配便于地面搬运的轮子。卷筒在角部设有加固型材、带安全锁定装置、排水支撑板和尾绳固定装置。

产品说明
该卷筒为水平轴式，尺寸可容纳最多约200 m 的 AR/70 浮式隔离栏。整机由以下部分组成：

• 框架
• 卷筒（滚筒）
• 侧挡板（挡墙）
• 液压减速电机

框架
底座框架为 AISI 304/316 钢承载结构，采用 200×100 和 100×100 型材，厚度 5 mm（可选海运铝材）。其结构可容纳约 200 m 的 AR/70 浮式隔离栏（约 560 kg）。为更好承受线圈重量及牵引阶段产生的应力，支撑结构在中部设有额外加劲型材。

卷筒
卷筒由中心轴（滚筒 Ø ≈ 450 mm）组成。一对侧挡板采用 AISI 316 不锈钢制造，焊接在 8 根等距的 AISI 304 辐条上，组成旋转滚筒。侧壁的周边环采用 AISI 316 管（Ø 30 mm，厚度 2 mm）。内表面朝中心呈凸形，以便于隔离栏缠绕。

镀锌与涂装
表面处理为全周期环氧乙烯基，处理顺序如下：

• 热镀锌
• 底漆（附着底漆）
• 海洋环境用环氧涂料两遍

可选项

• 便于防污隔离栏搬运的导向装置
• 带 IP55 防护的本地控制箱
• 声光动作检测器
• 整体海运铝材制造
• 可将动力装置安装在卷筒轴内

技术参数

• 卷筒容量：可容纳 AR/70 隔离栏 最多约 200 m
• 卷筒承载重量：约 560 kg
• 滚筒直径：Ø 450 mm 约
• 框架材料：AISI 304/316 钢（可选：海运铝）
• 框架型材：200×100 和 100×100，厚度 5 mm；附加中部加劲型材
• 侧挡板：AISI 316 不锈钢；周边环：AISI 316 管 Ø 30 mm，厚度 2 mm；8 根等距 AISI 304 辐条
• 挡板高度：2000 mm
• 总高度：约 2300 mm
• 挡板间距：710 mm
• 电动机：1.5 kW
• 电源：380 V，50 Hz – 1400 rpm
• 双级减速器：蜗轮蜗杆减速器 i=102
• 总减速比：1:418.2
• 输出转速：约 3.33 rpm
• 表面处理：热镀锌、附着底漆及海洋环境用环氧涂料两遍（全周期环氧乙烯基）
