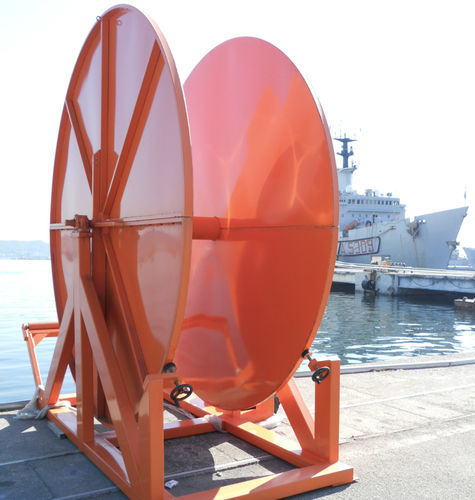

防污染管道设备 AR/85

简短说明
卷轴按附图所示占据最大尺寸，且无任何突出部件。配有带叉车孔位的底座，支柱上焊接的起重螺栓用于吊装。可选装特殊滚轮以便地面搬运。该卷轴在角部设有加固型材，配备安全锁定装置、排水支撑板和尾绳固定器。

描述
滚筒为水平轴型，直径设计可容纳最多200米AR/70型拦污带，结构包括：

• 机架
• 卷筒
• 侧板（挡板）
• 液压齿轮电机

机架
底架为AISI 304/316钢承重结构，使用200×100和100×100、5 mm厚的型材（可替代为海洋化处理铝）。可容纳约560 kg的AR/85型浮式障碍物200 m。为更好承受卷筒重量及牵引阶段产生的应力，支撑结构在中部增加了加强型材。

卷筒
卷绕卷筒由中心轴（鼓 Ø 约450 mm）组成，一对由AISI 316不锈钢制成的侧板焊接于8根等间距的AISI 304辐条上，形成旋转鼓。侧板的周边环为30 mm直径、2 mm厚的AISI 316管材。内表面向中心凸出，以便阻栏缠绕。

镀锌与涂装
表面处理为全周期环氧-乙烯基：

• 热浸镀锌
• 锚固底漆
• 适用于海洋环境的两道环氧面漆

可选项

• 便于防污染围栏处理的导向装置
• 带IP55防护的本地控制箱
• 声光运动探测器
• 全海洋化铝制结构
• 可将动力装置置于卷筒轴内

技术参数

• 侧板高度：约3500 mm
• 总高度：约3800 mm
• 侧板间距：约850 mm
• 电机：1.5 kW
• 电源：380 V，50 Hz – 1400 rpm
• 双重减速器：蜗轮蜗杆减速器 i=102
• 总减速比：1:418.2
• 输出转速：约3.35 rpm
