LNG接收站船岸连接系统 SSL

概述
Straatman SafeCom 船岸联接（SSL）是一款针对 LNG、石油和化学品装卸作业的安全关键通信与紧急停机解决方案。该系统支持由任一侧的安全仪表系统（SIS）触发的船端与岸端同时紧急停机（ESD），为装卸作业提供标准化、可审计且受控的接口。

主要优势

• 操作简便：直观的 HMI 与统一的控制室界面
• 符合标准：按 ISO 28460、ISO 20519、SIGTTO、OCIMF 和 SGMF 设计
• 高可用性：冗余模块与备份系统确保持续运行
• 模块化设计：可按项目需求与行业联接类型配置

产品选项
提供适用于 LNG 码头的专用配置、符合 OCIMF 的安装、改造/升级包及备件包。Straatman 可提供多种机柜尺寸，并为需提升运行时间的项目提供待命/可用性服务。

SafeCom SSL 的功能亮点

• 集中控制与清晰监管：单一操作界面覆盖所有安全关键的船岸功能
• 安全且可追溯的操作：关键动作（放行、停机）的受控执行与日志记录
• 工业级可靠性：基于 PLC 与 SCADA 的架构，适用于严苛的海事与码头环境
• 无缝系统集成：支持与码头控制、系泊载荷监测等系统的接口
• 长期可维护性：标准化软硬件以确保全球支持与备件可得性

SSL 兼容性
SafeCom SSL 按行业标准构建，支持以下连接类型：

• 6 针 Furukawa 光纤连接
• 37 针 Pyle 电气连接
• 4 针 Pyle 接地连接
• 6 针 Miyaki 电气连接
• 5 针 SIGTTO 电气连接（供应/接收模式）
• 2 针 ADN 连接
• 气动连接
• ITT Cannon 连接

项目配置

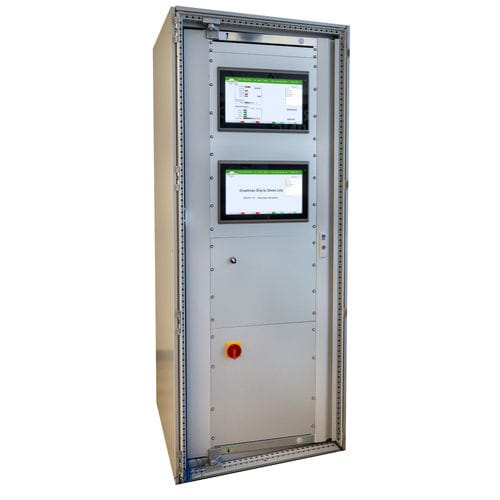

典型的 Straatman SSL 机柜在单一外壳内集成两个独立系统（船端与岸端），具备冗余与独立 HMI 模块。主要包含：

• 船端专用 HMI 模块
• 岸端专用 HMI 模块
• 两套模块的备份与冗余系统

可选附加组件
可根据项目需求提供的可选组件：

• 接线箱
• 手提式卷盘
• 固定存储卷盘
• 测试与调试设备
• PABX 与热线电话

选择 SafeCom 的理由

• 内置冗余实现双重安全与高可用性
• 成熟技术保证可靠的 ESD 性能
• 以用户为中心的 HMI，便于关键时刻操作
• 全球支持、数据记录与维护选项
• 遵循国际海事与码头标准的广泛兼容性

技术规格

• 针对 LNG、石油和化学品转运操作设计，具备安全关键的 ESD 功能
• 符合标准：ISO 28460、ISO 20519、SIGTTO、OCIMF 和 SGMF
• 支持的连接类型：Furukawa 6 针（光纤）、Pyle 37 针（电气）、Pyle 4 针（接地）、Miyaki 6 针（电气）、SIGTTO 5 针（供/受）、ADN 2 针、气动、ITT Cannon
• 机柜在冗余配置下集成两个独立的 SSL 系统（船端与岸端）
• 基于 PLC/SCADA 的工业架构
• 可选与 Mooring Load Monitoring 及终端系统集成
• 模块化且可定制：提供接线箱、卷盘、测试设备、PABX/热线电话等
