该接口允许在Topline总线上创建和发布任何第三方模拟电压类型的传感器(例如:桅杆角度传感器、龙骨角度传感器、油箱仪表......)的数据。

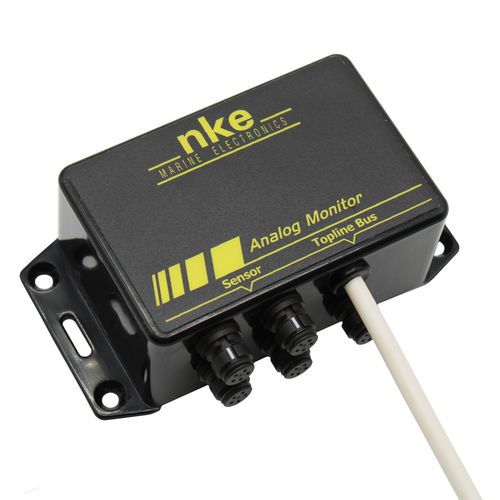

模拟监测器4X是一个用于四个模拟传感器输入的接口,可以在Topline总线上创建和发布模拟电压类型传感器的数据(例如:桅杆角、龙骨角、油箱表....)。
有两种接口模式。
- 模拟监控器4X输入0-5伏,例如用于龙骨舵角。
- 模拟监控器4X 0-10伏输入
这个接口允许数据以油箱或动态通道的形式在系统上传输。这些数据被传送到显示器上。它们也被传送到nke USB盒,这样就可以通过软件(例如Adrena)在PC上使用其数值。
规格
电力供应
10至16VDC
消耗量
无照明时22mA,有照明时90mA
防水性
IP67
重量
400克,包括电缆
电缆总线
Ø 5.0 ± 0.3 - 重量:34 g/m
尺寸
高:97毫米;宽:147毫米;厚:25毫米
操作温度
-10°C à +50°C
储存温度
-20°C à +60°C
水平可视角度
> 120°
垂直视角
> 90°
字符高度
通道为18毫米,标题和单位为6毫米
特点
对于标准传感器(桅杆角度传感器、龙骨角度传感器、油箱测量仪),在所有Topline显示器上显示传感器数据。
对于其他定制的传感器,在一个可配置的动态通道上显示数据的多图:选择单位格式和标签。以模拟或数字形式显示。
多达8个可定制的通道
由nke公司对接口进行定制配置。
---
