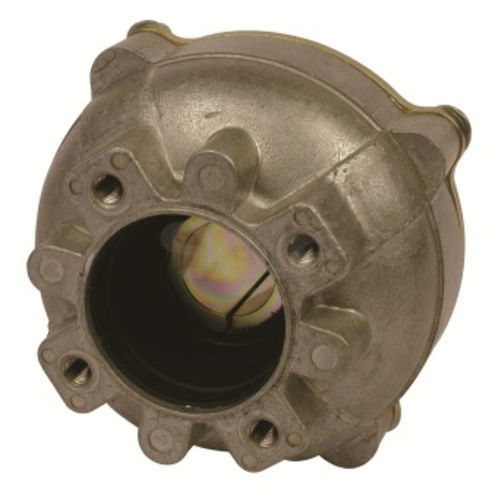

挠性机械联轴器 400 series

船用用于传动轴

挠性联轴器解决了轴的对中和定心问题。此外，挠性联轴器在齿轮箱固定板上对准轴和定心时提供 2º 的公差，从而方便了装配。(FC = 功率 hp x 轴上的 100 rpm）。联轴器的选择： 1.检查尺寸： 1.1 DB 联轴器必须 = 到 DB 齿轮箱 1.2 F2 联轴器必须 = 到 F2 齿轮箱 2.检查容许功率： 2.1 联轴器功率 > 发动机功率 2.2 联轴器功率 = ((N/R)/100) x FC 2.3 N = 发动机转速 2.4 R = 变速箱传动比 2.5 FC = 联轴器表上的校验值 示例：MINI-55 配 TM-345 2:1 1.检查尺寸： 1.1 DB 联轴器必须 = 到 DB 变速箱 = 108mm 1.2 F2 联轴器必须 = 到 F2 变速箱 = 11,5mm --> 2 个选项：40040100 或 40045100 --> 40040100 FC=13 --> 40045100 FC=20 2.检查允许功率 2.1 动力联轴器 > 发动机功率 52 马力 2.2 动力联轴器 = ((N/R)/100) x FC 2.3 N= 3000 2.4 R = 2 2.5 FC = 13 或 20 --> ((3000/2)/100x13 = 195 > 52 马力 --> OK.
