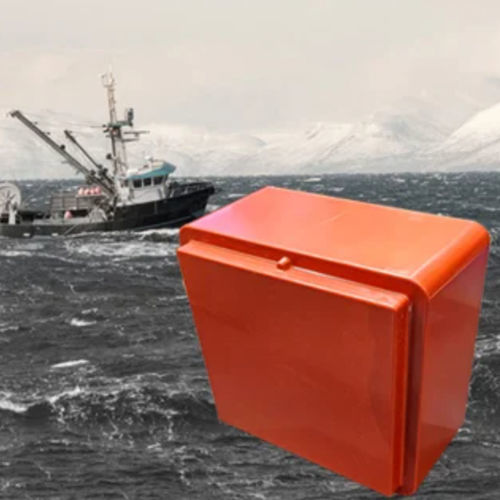

船舶声纳 SN50

多束电子高解析度

Simrad SN50 是一款高分辨率矩阵声纳。根据安装方式的不同，您可以将 SN50 系统用作多波束回声测深仪、围网声纳、拖网声纳或导航辅助设备。 与全向声纳不同，矩阵声纳使用一个固定的方形换能器，元件以矩形矩阵模式放置。其优点是在换能器朝向的方向上有一个集中的覆盖区域。如果将换能器朝下安装，声纳系统将发挥多波束回声测深仪的作用。当换能器水平朝向左舷或右舷时，SN50 系统将作为围网声纳工作，观察围网。如果将换能器朝前安装，则可将声纳系统用于拖网或导航。 主要规格 所有收发器电子元件都安装在换能器内。这意味着电缆更少、噪音更小、安装更方便。 中心工作频率为 57 kHz。您可以选择 55 至 59 kHz 的任何工作频率。根据声学条件，该频率范围的工作距离可达 2500 米。 换能器在矩阵阵列中装有 144 个换能器元件。为方便安装，还开发了专用的安装架。 发射的声纳波束可以通过电子方式倾斜。这样就可以搜索整个水体，并优化声纳性能，使其与声学条件相匹配。 内置稳定系统用于电子俯仰和滚动补偿，但也可连接外部传感器以提高精度。
