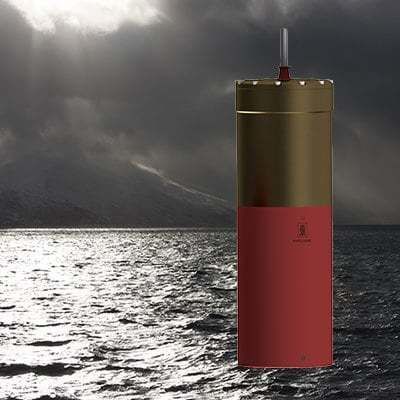

船用声纳 SY60

船舶多束用于刺激性环境

Simrad SY60 是面向商用和运动钓鱼的第二代全向声纳。它增加了换能器元件数量并提高了发射功率从而在垂直面上提升了分辨率、目标分离和在恶劣海况下的跟踪性能。收发信机电子设备内置于换能器内减少了电缆和噪声。

主要技术改进简介
通过将元件数量从 SY50 的256个增加到 SY60 的384个SY60 实现了更窄的垂直波束和更高的垂直面分辨率。与 SY50 相比发射功率翻倍额外提高约+3 dB 的源级。新的 SteadyPing 运动传感器集成在换能器内以确保在恶劣海况下实现完整的稳定化。

SteadyPing
SteadyPing 是集成在换能器内的新型稳定传感器。其精度明显高于之前的稳定传感器可在短距和恶劣海况下实现准确的稳定显示。在使用窄波束时快速稳定化至关重要。

QuadPing®
QuadPing® 是一项先进功能能够同时使用四次发射ping来在深水到船舶附近范围内发现并跟踪鱼群。QuadPing 作为专用显示模式实现并作为受支持系统的软件升级提供。

• 两种水平显示视图一种单条带参考视图和一种三条带组合视图。
• 三次组合ping 之间以10° 倾角分开显示中会标示中间 ping 的倾角。
• 频率显示为第二条带另外两条带相对于第二条带为±1 kHz。

Sonar AI
SY60 支持 Sonar AI一款人工智能应用帮助将感兴趣的目标与噪声及不需要的回波区分开来。当检测到有效目标单个鱼或鱼群时可自动显示标记以识别和跟踪。Sonar AI 在支持的情况下还支持远程操作和自动软件升级应用安装/上传要求处理单元在线可能需要订阅费用。

“Winson” 操作软件
SY60 使用 Simrad 声纳系统通用的 Winson 软件平台。Winson 提供多种显示视图、在显示器间移动视图的能力以及通过同时发射波束来提高 ping 速率和更新频率。其他 Winson 功能包括

• 20 多种语言的用户界面
• 对操作参数的直观访问
• 保存并调用常用用户设置
• 保存并重放声纳图像和视频序列
• 目标与位置跟踪

紧凑设计与安装
SY60 设计紧凑便于安装适用于声纳空间有限的船只。无需单独的收发柜仅需一个小型电源。船体换能器单元与驾驶台计算机之间通过一根以太网电缆通信。船体单元和计算机可在没有三相电源的小型沿海船只上使用直流供电运行。

通信与传感器集成
该声纳提供多条标准接口线路可与船舶传感器地理信息、速度、航向无缝通信。内置运动传感器提升了运行精度通过增加外部运动基准单元MRU可进一步提高精度。

船体单元
提供两种船体单元标准 SY Hull Unit 将换能器下降至船体下方600 mmSY Compact Hull Unit 将其下降400 mm。两种船体单元的建议最大航速为15节。船体单元安装在安装舱中通常位于船舶前部以避免螺旋桨和发动机噪声。

系统示意图系统单元
SY60 系统单元通常安装在驾驶台和声纳室内。SY60 系统中常见的主要组件包括典型布局
(A) 显示器第二显示器为可选
(B) 操作面板可选
(C) 处理单元计算机
(D) 电源单元
(E) 船体单元
(F) 升降电机
(G) 安装舱
(H) 换能器

声纳操作面板
SY60 支持可选的 Mk4 操作面板通过 USB 与处理单元通信。该面板提供专用/可自定义按钮和旋钮、软件升级访问及用户设置管理。在兼容的处理单元条件下Mk4 面板可提供远程开/关功能。面板无需专用电源。

特性 / 技术规格

• 型号代第二代全向声纳
• 换能器元件384 元件SY50 的 256 元件升级
• 垂直波束窄波束约 6.4°
• 工作方式360° 全向由 SteadyPing 全稳
• 发射功率较 SY50 提升 +3 dB 源级发射功率翻倍
• QuadPing®四路同时 ping三路倾斜 ping 相互间隔 10°外侧波束相对第二路为 ±1 kHz 频率偏移
• 工作模式CHIRP 与 CW 传输
• 双重工作倾角范围 -10° 至 +60° 的双重倾角范围与双重距离能力
• ping 能力波束的同时 pingWinson 软件
• 远程在受支持情况下的完整远程功能与远程操作选项
• 内置运动传感器换能器内的 SteadyPing 传感器可选外部 MRU 以提高精度
• 安装收发电子设备内置于换能器减少电缆至驾驶台的单一以太网通信
• 船体单元SY Hull Unit下沉 600 mm与 SY Compact Hull Unit下沉 400 mm
• 船体单元建议最大航速15 节
• 显示多视图、保存/调用用户设置、保存/重放图像与视频序列、目标与位置跟踪
