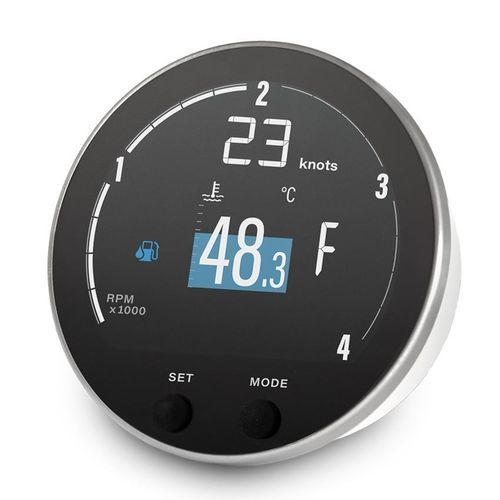

卫星多功能仪器 VMH 35-D

GPS测程仪船用

概述
VMH 35-D GPS 是一款紧凑型多功能显示器，作为独立设备用于监测柴油发动机和船舶参数。内置高性能 GPS 接收器，提供速度、位置和航向数据。支持 12V 和 24V 系统，EasyLink 输出可扩展驾驶台至更多 VMH 卫星显示器。

产品详情

• 系列：VMH
• 功能：多功能显示器
• 额定电压：12V、24V
• 边框颜色：拉丝不锈钢
• 屏幕尺寸：83 mm
• 连接性：NMEA 2000、EasyLink、SAE J1939

亮点

• 12 / 24 V 供电
• 用于发动机数据的 SAE J1939 CAN 端口
• 内置高性能 GPS
• 显示 30 多项参数
• 4 路外部传感器模拟输入
• EasyLink 输出支持最多 16 台 VMH 14 卫星屏
• 模拟 / CAN 到 NMEA 2000 网关

全部功能

• 模拟输入：2x 电阻式 / 2x 频率式
• 数字输入：1x SAE J1939 / 1x NMEA 2000
• 额定电压：12V / 24V
• 工作电压：9 - 32 V
• 电流消耗：≤ 150 mA（正常模式）
• 防护等级：IP X7
• 尺寸：外径 100 mm；安装孔 85 mm
• 前环：拉丝不锈钢
• 前镜：矿物玻璃
• 显示：Color IBN + 1.44" TFT 光学粘结
• 连接器：Molex MX-150 12 针 / DeviceNet M12 5 针
• 内置模拟网关，获得 NMEA 2000 认证

产品说明（详细）
VMH 35-D 是用于船舶柴油发动机监控的独立解决方案。可配置 3000 或 4000 转/分的转速刻度，能够显示来自发动机、电池、油箱和 GPS 的大量数据。发动机相关报警可通过 SAE J1939 总线接收，或通过嵌入式菜单本地设置。内置 NMEA 2000 网关将燃油、横倾（trim）、转速等传感器输入分发到其他设备，无需外置转换器。现代微处理器提供快速响应并在全亮度下保持低功耗。

技术规格

• 型号 / 系列：VMH 35-D
• 工作电压：9 - 32 V（额定 12V / 24V）
• 电流消耗：≤ 150 mA（正常模式）；满亮度约 170 mA
• 防护等级：IP X7
• 尺寸：外径 100 mm；安装孔 85 mm
• 屏幕尺寸：83 mm；显示：Color IBN + 1.44" TFT，光学粘结，可在阳光下读取的混合显示
• 前镜：矿物玻璃；前边框：拉丝不锈钢
• 模拟输入：2x 电阻，2x 频率（外部传感器共 4 路模拟输入）
• 数字输入 / 端口：SAE J1939 CAN 端口；NMEA 2000；EasyLink
• 连接特性：内置高性能 GPS；模拟 / CAN 到 NMEA 2000 网关；EasyLink 输出支持最多 16 台 VMH 14 卫星显示器
• 数据：显示 30 多项参数（发动机、电池、油箱、GPS 等）
• 连接器：Molex MX-150 12 针和 DeviceNet M12 5 针
• 认证：NMEA 2000 认证（内置模拟网关）
