挠性机械联轴器

船舶定制带密封圈

产品概述

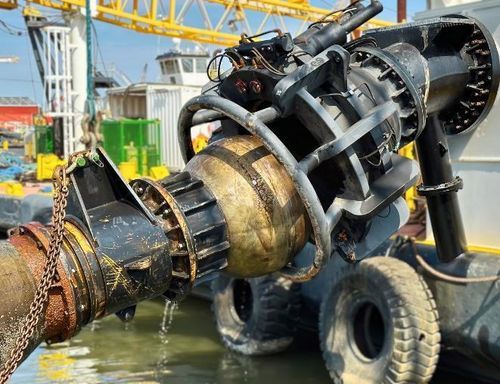

Straatman 快速释放球形接头用于疏浚管线的安全、快速和可控断开。适用于需要在受载或受压情况下快速分离以保护人员和设备的近海及沿岸疏浚作业。

为疏浚作业专门设计
专为疏浚系统设计的快速释放球形接头（pinch ball joint），提供可靠的联接，在不影响管线完整性或船舶作业的情况下可迅速释放。

典型应用

• 受压状态下的疏浚管线
• 需要快速或紧急断开的场景

操作与使用
母件安装于挖泥船或驳船，公件连接至浮动管线或软管。保持环将公件与母件耦合并实现释放。较大尺寸可采用液压操作以确保受控分离；较小尺寸可手动操作。

结构
由母件、公件和一体化于母件的两件式铰接保持环三部分组成。该结构在确保牢固连接的同时，允许在需要时快速释放。

技术参数

• 管内径：Ø 300 – Ø 1.100 mm
• 公件最大摆动角：20°（标准）
• 最大工作压力：6 – 45 Bar

主要特点

• 快速且可控的分离：即使在严苛条件下也能实现管线的安全分离
• 运行安全性：在断开操作时降低对人员与设备的风险
• 可靠且经验证的方案：适用于重载疏浚作业的重复使用

可选项

• 液压操作以实现可控、远程断开
• 适用于更高压力等级的加固选项
• 可定制偏差摆角以补偿管线错位和船体运动
• 可更换衬套以便快速更换并减少维护停机时间
• 导向用的卡环或定制锥体以改善连接/断开时的对接引导
