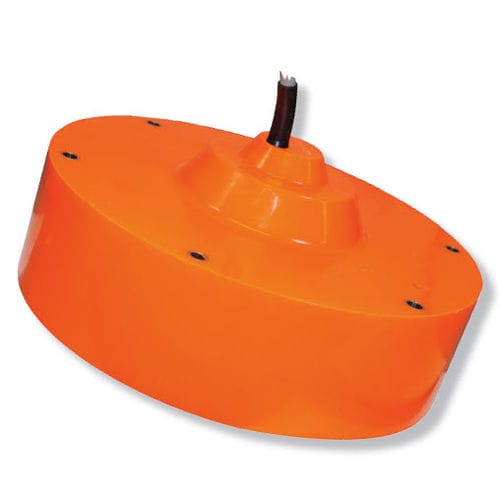

Simrad 38-9是一个38kHz的单波束换能器。它主要是为找鱼和海底测绘应用而设计。
Simrad 38-9包括总共88个 "Tonpilz "元件。这些元件提供了一个相对较窄的波束,具有相当大的范围能力。
换能器通常与船体镀层平齐安装。夹紧环将换能器主体固定在安装环上。安装环被焊接在船体镀层上。换能器也可以以同样的方式齐平安装在水泡或落地龙骨的底部。
换能器的电缆通过一个填料管和一个电缆接头穿透船体。
主要规格
工作频率:38千赫兹
圆形波束宽度:9度
电缆长度:20米
重量(空气中):18公斤
技术规格
见Simrad 38-9数据手册。
终端用户文件和安装图
打开页面
订购信息
零件编号。KSV-203635
安装环。499-203336 (需要,但不包括在交货中)
钢制水箱。599-203664 (可选)
---
