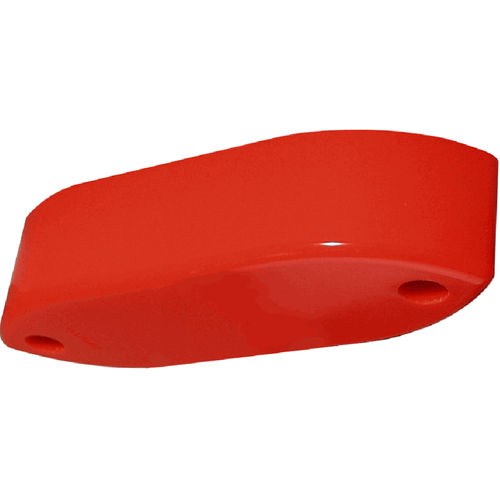

温度传感器 50/200 Combi C

声学船用回声探深器用

Simrad 50/200 Combi C 传感器将两个传感器和一个温度传感器集成在一个外壳中。它采用流线型设计，适合安装在小型船只的船体上。 传感器特点 这种单波束传感器将两个传感器合二为一。两个频率可覆盖水体，探测深水和浅水的底部。该传感器还包括一个温度传感器。 该传感器具有水动力外观，用于安装在船体外部。它不应平齐安装。相反，必须在船体和传感器上表面之间定制一个整流罩。该整流罩需要提供正确的安装角度，容纳电缆服务环，并完全支撑外壳的整个顶部区域。部分支撑（如仅在两端）可能会在重物撞击时导致结构损坏。外壳上有两个螺栓孔，用于将设备牢固地通过螺栓固定在整流罩上。 将传感器放置在离龙骨大约 0.5 米的位置，通常可以在龙骨和设备之间形成足够的水流。 为获得最佳性能，传感器面应倾斜约 1-2 度，以便迎面而来的水流能干净地与之交汇，促进稳定的层流。安装螺钉必须平齐，周围的任何缝隙都应使用适当的化合物或锁环来密封。 传感器表面、周围的船体钢板和任何填充材料都应加工成光滑平整的表面。这些区域的不平整会破坏水流并降低性能。 换能器电缆通过填料管和电缆接头穿入船体。
