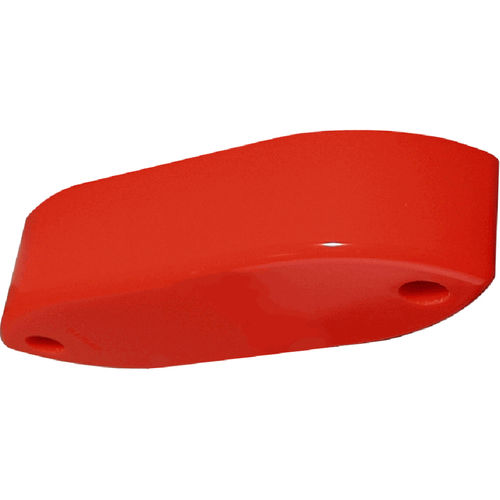

Simrad 38/200 Combi C是一个38和200千赫兹的双频单波束传感器,主要设计用于找鱼。
38/200Combi C将两个换能器和一个温度传感器结合在一个壳体中。
该换能器是流线型的,设计用于安装在船体下。不建议平齐安装。
必须设计一个整流罩,以适应换能器表面的顶部和船体之间。整流罩应提供必要的倾斜角度,并为电缆服务回路提供空间。整流罩必须覆盖整个换能器外壳的顶部表面。如果只在换能器的每一端进行支撑,可能会导致换能器在受到猛烈撞击时受损。
换能器外壳上有两个安装螺栓的孔。这些螺栓应穿透换能器并将其固定在整流罩上。
换能器电缆通过一个填料管和一个电缆接头穿透船体。
主要规格
频率:38和200 kHz
圆形波束宽度:13度(38 kHz)和7度(200 kHz)。
电缆长度:10米
重量(空气中,带电缆):6.5公斤
技术规格
见数据表。
终端用户文件和安装图
打开页面
订购信息
零件编号。KSV-202192
---
