船用回声测深仪 Stingray

LED模拟

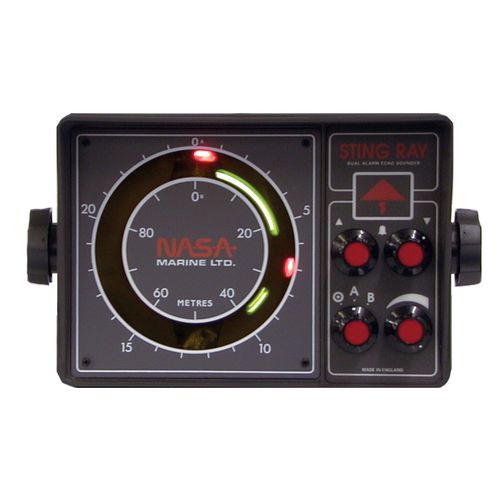

NASA Stingray回声测深仪采用超薄的外壳，在4英寸的表盘上有一个易于阅读的超亮LED显示屏。它们都有浅水和深水的双声警报，可以设置为1-25米或1-100米的两个范围，而且操作起来很简单。它们都配有换能器和镫骨安装支架，只需要连接到船上的12伏电源。 它们如何工作 非常简单，它们发出噪音并测量回声。知道声音在水中的传播速度为每秒144米，我们就可以通过测量发出的声音和听到的回声之间的间隔来计算出深度。美国国家航空航天局的黄貂鱼回声探测仪有一个带有高质量锆钛酸铅压电盘晶体的换能器，它以150kHz的频率（人耳无法感知）产生超声波 "声音 "脉冲。这些脉冲穿过水面并从底部反弹回来。然后，返回的回声脉冲被换能器晶体感应到。在这些旋转闪烁的LED型探测仪上，当LED在12'o'clock位置闪烁时，就会产生一个脉冲。转臂被校准为以一定的速度运行，当它在接收到返回的脉冲时闪烁，这个闪烁将在表盘上的正确位置，以指示正确的深度。
