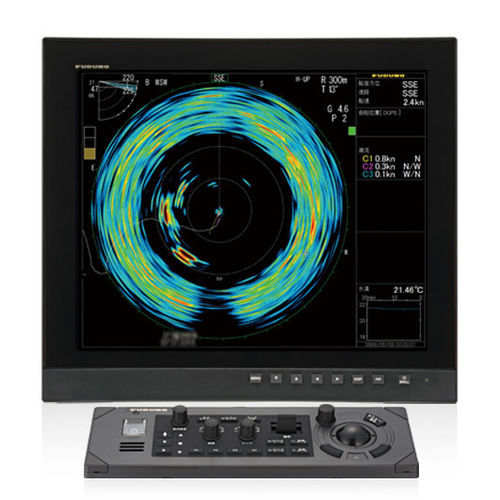

船舶声纳 CSH-10

船用多束单频率

概述
360°全周扫描声纳 CSH-10 可即时获取船舶周围的水下状况。采用高频率（标准 83.5 kHz，可选 81.5–85.5 kHz）和全数字波束形成，提升鱼群、海底与水下构造的区分能力，并以窄波束有效探测近表层鱼群。内置运动传感器与 Furuno 波束稳定技术，即使于波涛较大时亦能获得稳定回波图像。

适用市场

• 游艇/休闲船
• 渔船

主要特性

• 新增“俯仰指示器” — 显示俯仰角、到光标的直线/水平/垂直距离、波束探测范围及波束上下边缘深度，直观确定回波位置。
• 探测范围可达 900 m — 长距离探测性能提升（示例：约 850 m 发现沉船）。与前代相比，运动传感器可使长距离目标探测提升约 20%。
• 波束稳定化 — 运动传感器与自动波束角度校正；发射与接收波束可独立稳定，在恶劣海况下仍能稳定探测。
• 高分辨率 — 自动滤波与波束稳定化降低噪声，提供更清晰的图像，有助识别鱼群与海底结构。
• 鱼量估算标记 — 对两处鱼群候选进行估算并显示长度、宽度、面积及估算指数值以比较回波（需输入船速、航向和航首方位资料）。
• 目标锁定功能 — 自动追踪鱼群并显示距离、深度、速度与方向。具备位置追踪（Target Mark）与鱼群追踪（Fish）两种锁定模式（需船舶运动数据）。
• 回波数据记录与回放 — 将静态或动态图像保存到内置存储或选配外部存储，并可在菜单中回放（选项）。
• 简化操作单元 — 更小型的 SCU-002 操作单元，配备功能键、俯仰杆、RotoKey™ 与大型轨迹球，便于安装与操作。
• 遥控选件 — 甲板远程控制范围、俯仰角和灵敏度。支持有线遥控 FSV-854-MK2、无线遥控 SCU-001（蓝牙，可连接最多 4 台）及用于基本上下/电源控制的小型开关盒 SCU-003。
• 新型换能器保护罩与舱体单元 — 提供 400 mm 或 600 mm 行程。升降更快：400 mm 为 7 秒，600 mm 为 10 秒。允许航速：常用 20 节，升降作业时 18 节。与 CSH-8L MARK-2 / CSH-5L MARK-2 舱管兼容，便于改装。
• 兼容 NavNet TZtouchXL — 可在 TZtouchXL 触控屏上显示回波、叠加海图并操作 CSH-10（需软件 V25.11 或更高版本）。

参数 / 规格

• 通用：
  扫描方式：全数字波束形成
  频率：83.5 kHz（可选 81.5–85.5 kHz）
  基本量程：50、100、200、300、400、500、600、700、800、900、1000、1100、1200、1400、1600、2000 m
• 显示：
  分辨率：1280 x 1024 (SXGA)
  颜色：扫描图像 32 色，标记 6 色
  方位显示：Head-up、North-up、Course-up（需外部传感器）
  附加功能：干扰抑制、回波平均、噪声限制器、信号级别、自动目标跟踪、自动收放、鱼群警报 等
• 收发器单元：
  脉冲宽度：0.5–20 ms
• 舱体单元：
  升降时间：7 s（400 mm）、10 s（600 mm）
  允许航速：20 节（升降时 18 节）
  换能器行程：400 mm 或 600 mm
• 电源：
  处理单元：DC12–24V：4.0–2.0 A
  收发器单元：24 VDC，最大 7.2 A
  舱体单元：24 VDC，最大 10 A
• 环境：
  温度：处理/收发单元 -15°C 至 +55°C；换能器 -5°C 至 +35°C；舱体单元 0°C 至 +55°C；操作单元/遥控 -15°C 至 +55°C
  相对湿度：在 +40°C 时 ≤93%
  防水等级：换能器 IPX8；操作单元 IP22（台式）/IP25（嵌入）；舱体单元 IPX2；遥控 IPX4（FSV-854-MK2）/IP56（SCU-001）；小型开关盒 前部 IP56 / 后部 IP22
