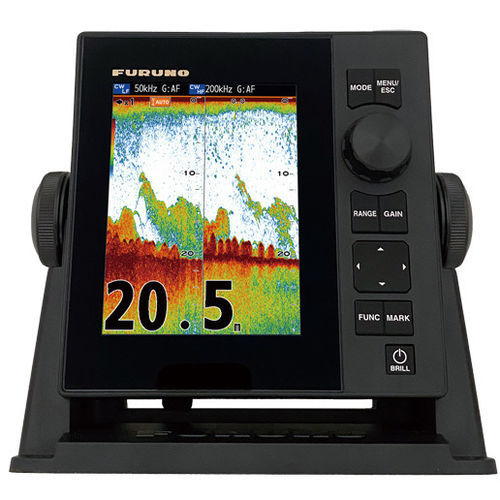

船用捕捞测深器 FCV-689

工作船用于钓鱼船用于游船

搭载 Furuno 技术，提供清晰回声图像，支持专业渔业作业。

简介
紧凑轻量的 5.7英寸 彩色 LCD 鱼探，适用于休闲和商用船舶安装。界面简洁，回声性能可靠，帮助操作者高效定位和评估渔获目标。

适用领域

• 休闲艇
• 渔船
• 作业船与测量船

主要功能

• ACCU-FISH™：在 2–100 m 深度范围内估算鱼体大小（10–199 cm）。鱼标可选择圆形或方形，显示两种尺寸（小：10–49 cm；大：≥50 cm）。显示尺寸可能与实际不同，使用前请参阅使用手册。
• Bottom Discrimination：识别主要底质（泥、沙、砾石或岩石），有助于查找富饶渔场。
• Color Expansion：扩展回声颜色范围，便于以颜色区分底部、结构物及近底鱼群。
• Scrolling Back：可向前或向后查看最多三屏的回声历史，以分析经过的鱼群。
• Heave Correction with Satellite Compass™：与 Satellite Compass SCX-21（四天线）配合使用时，可补偿船体运动，提供精确的纵摇数据。

标准配置

• 显示单元：FCV-689（带硬壳盖）
• 安装材料及标准备件
• 船体内侧安装套件
• 嵌入安装套件
• 延长线：用于换能器 10 m（10 针）
• 线缆组件：用于 ST 传感器/水温传感器的转换器线缆（10 针–10 针、6 针），0.2 m
• 线缆组件：用于显示单元连接 2 m
• 兼容换能器：520-5PSD*, 520-5MSD*, 520-PLD*, 525-5PWD*, 525T-PWD*, 525T-BSD*, 525T-LTD/12*, 525T-LTD/20*, SS60-SLTD/12*, SS60-SLTD/20*
• 速度/温度换能器：525STID-PWD*, 525STID-MSD*
• 速度/温度传感器（ST 传感器）：ST950-FJ46-1, ST950-FJ46-2
• 水温传感器：T-04MSB, T-04MTB
• * 与 ACCU-FISH™ 和 Bottom Discrimination 功能兼容

文档（可用）

• FCV-689 宣传册（English）
• FCV-689 使用手册

技术规格

• 显示：5.7英寸 彩色 LCD（VGA 640 × 480）
• 频率：50 和 200 kHz
• 换能器功率：600 W
• 量程：2–1200 m（单位可选：m、ft、fm、HR、pb）
• 脉冲长度及 PRR：最大 3,000 脉冲/分
• 显示模式：单频、双频、缩放、A-scope、底部锁定、底部缩放、标记缩放、横摇补偿*、底部判别、ACCU-FISH™
• 防护等级：IP56
• 电源：12–24 VDC，1.0–0.5 A
• 尺寸（宽 × 高 × 深）：210 × 198 × 120 mm
• 重量（支架安装）：1.1 kg
