无线电遥控器 PILOT-H PRO

船尾用于推进器锚泊

概述

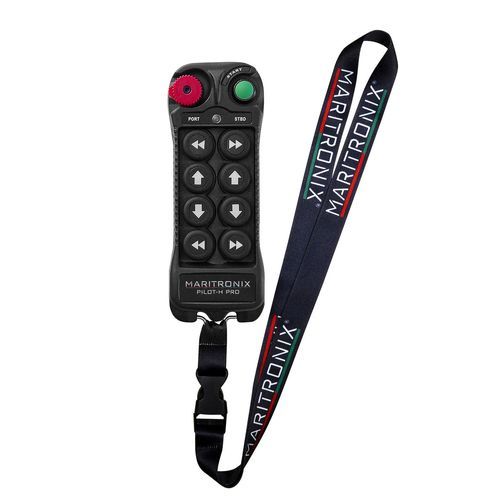

PILOT-H PRO是Maritronix PILOT-H无线游艇遥控系统的高级比例版本。为船东、艇长、游艇建造商、安装人员及海事专业人士设计，提供靠泊、离泊、抛锚、系泊、尾靠及狭小水域的低速精确控制。

主要特性

• 校准的两级比例发动机控制，每个发动机按钮有两个压力点（Stage 1＝怠速平顺接入；Stage 2＝更强校准推力）。
• 可控制发动机、艏侧推进器、艉侧推进器、锚机、喇叭及最多6个功能（取决于配置）。
• 发射机：IP65、防水且可浮于水面，使用2×AA（LR6）电池，带LED电量指示；典型电池寿命视使用情况可达12个月。
• 接收机：工业级聚碳酸酯外壳，舵位安装紧凑（160 × 160 × 70 mm），带诊断指示灯。
• 可靠的编码无线通信，基于汉明码传输；出厂前测试范围达100 m，开阔区约可达500 m（视环境与安装而定）。
• 工业级安全架构：双微控制器和双继电器路径；急停按钮按ISO 13850原则实现。
• 基于浏览器的配置与安装向导，通过任何Wi‑Fi设备和标准浏览器访问（无需手机应用或专用PC软件）。
• 提供预制线束、网关模块和模拟接口的即插即用安装选项，适配多种发动机控制系统。

两级比例发动机响应与操作
PILOT-H PRO发射机采用两级发动机控制按钮：普通按压触发Stage 1以实现怠速下的平顺档位接入；继续按压至第二压力点触发Stage 2以命令更强的校准发动机响应。Stage 2的具体行为在安装时校准，并取决于发动机/油门接口及艇体配置。

按钮 / 控制映射

• 1 — STOP / OFF：Stage 1 — 关闭或停止遥控系统。Stage 2 — 不适用。
• 2 — START / 功能：Stage 1 — 启动系统。Stage 2 — 不适用；可用于特殊功能组合。
• 3 — 艏侧推进器左：Stage 1 — 第一响应级。Stage 2 — 若支持则为第二响应级。
• 4 — 艏侧推进器右：Stage 1 — 第一响应级。Stage 2 — 若支持则为第二响应级。
• 5 — 左舷发动机前进：Stage 1 — 怠速接入前进档。Stage 2 — 以安装时校准的更高预设转速前进。
• 6 — 右舷发动机前进：Stage 1 — 怠速接入前进档。Stage 2 — 以安装时校准的更高预设转速前进。
• 7 — 左舷发动机倒退：Stage 1 — 怠速接入倒退档。Stage 2 — 以安装时校准的更高预设转速倒退。
• 8 — 右舷发动机倒退：Stage 1 — 怠速接入倒退档。Stage 2 — 以安装时校准的更高预设转速倒退。
• 9 — 艉侧推进器左：Stage 1 — 第一响应级。Stage 2 — 若支持则为第二响应级。
• 10 — 艉侧推进器右：Stage 1 — 第一响应级。Stage 2 — 若支持则为第二响应级。

支持的集成与接口

• Volvo Penta：EDC、EVC‑B/C/D/E、EVC 2.0、EVC E4、IPS及支持摇杆的系统 — Maritronix接口 / Volvo Penta TJS Gateway（视支持情况）。
• Yanmar：VC10/VC20/VC30 — Yanmar VC Gateway / CAN‑Bus接口。
• Suzuki Marine：Precision Control SPC — Suzuki SPC Gateway / CAN‑Bus接口。
• Mercury / MerCruiser：SmartCraft DTS、Next Gen DTS、Axius、Joystick Piloting — SmartCraft DTS Gateway。
• Yamaha、Honda、Cummins、Caterpillar、MAN、MTU、ZF、Twin Disc、Glendinning、NHK MEC、SeaStar/Kobelt、Ultraflex：通过相应网关或接口集成；具体支持取决于型号、软件版本及舵位布局。

安装与安全
PILOT-H PRO设计为附加的外部控制接口，不替代原厂舵控或船载安全逻辑。若有兼容的网关模块或即插即用线束，可在不绕过原厂安全与诊断机制的情况下完成集成。模拟安装采用滤波输出、高速电子和持续监测以保证油门行为稳定。

可选配件

• Maritronix泊船操纵摇杆，便于双发动机并配推进器的直观控制。
• 为支持的发动机控制系统准备的即插即用线束和网关模块。

备注
PILOT-H PRO特别适用于较重的船只、高风阻的船体、狭窄码头位置和需要通过校准比例推力提高低速操控安全性与精度的倒靠场景。

技术规格

• 产品名称：PILOT-H PRO
• 系统类型：比例式无线游艇遥控系统
• 发动机控制：校准的两级比例控制
• 受控功能：发动机、艏/艉推进器、锚机、喇叭（最多6个功能）
• 发射机：70 × 185 × 40 mm — 重量210 g — 外壳PA6 GF30 — 可浮动 — IP65
• 接收机：160 × 160 × 70 mm — 工业级聚碳酸酯外壳 — 电源12/24 V DC — 根据安装情况IP65
• 发射机供电：2 × LR6 / AA — 电池寿命视使用情况可达12个月 — LED状态指示
• 工作温度：-35°C 至 +75°C
• 无线：编码Hamming传输 — 出厂测试达100 m；开阔区约500 m
• 安全性：双微控制器、双继电器路径、每通道串联两只独立继电器、符合ISO 13850的急停
