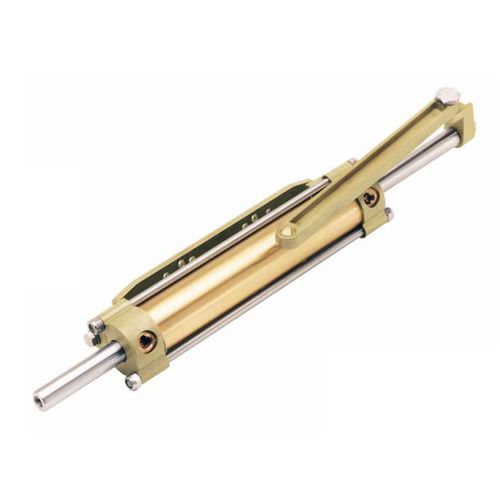

7033 型舷外电机转向缸设计用于直接连接到后期模型舷外电机支架上。 提供的拖拉链接用于使用不锈钢肩螺栓将气缸杆连接到马达分柄臂上。 气缸和安装支架之间的旋转布置使得气缸可以升高或降低,以适应分柄臂的高度。 气缸是极其重型的结构。 完全由青铜和不锈钢制成,它将轻松处理 300 马力电机。 由于气缸螺栓直接放在舷外电机支架上,并由电机支撑,因此当电机升降或降低时,它会随电机旋转,从而消除拖链上的所有应力,现在主要用于旋转电机。 该气缸非常适合所有重型舷外电机应用。 标准行程是 7-1/2 英寸。 根据特殊要求,可提供任何行程长度。 气缸也可以订购环氧涂层。 行
程 7½ 英寸(190.5 毫米)
其他行程可供选择
工作压力 1000 psi(69 巴)
有效活塞面积 1.32 平方英寸(8.5 平方厘米)
标准体积 9.9 立方英寸(162 立方厘米)
活塞杆 ¾ 英寸硬铬
气缸 ID 1½ 英寸(38.1 毫米)
重量 11 磅(5 千克)
---
