船用舷梯 Jump 240

用于游艇伸缩液压

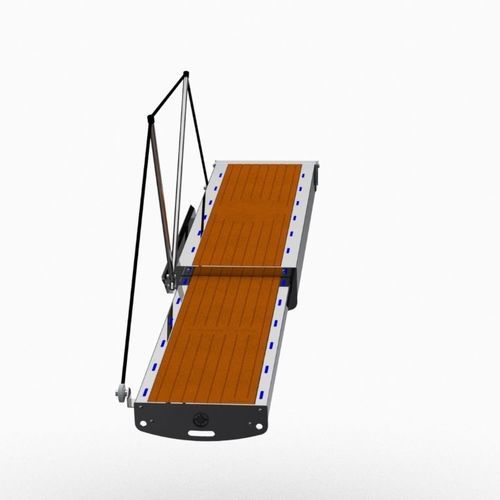

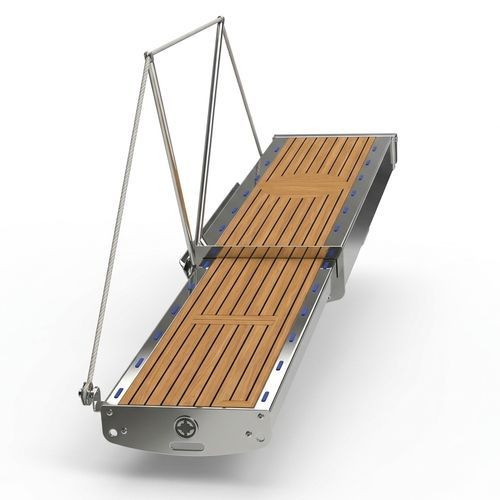

概述 Jump 240 是为中小型艇设计的二段式液压滑动登桥。可支撑带发动机的拖船（tender），并具备靠码头功能以便乘客上下。可选的双臂扶手随滑动面自动开闭，并可自动收纳于侧置专用箱体内。

结构特点 支撑结构采用 AISI 316 不锈钢制造。踏板为 EASY TEAK 复合材料（由 Compass Marine 生产），可按要求定制。关键机械点采用公司自制的 AISI 316 不锈钢销钉和螺栓固定。扶手绳止点为铝制，便于更换或重新张紧。活塞和管件全部为 AISI 316 不锈钢。登桥可通过螺钉完全拆卸，便于维护；备件按单件提供。

液压单元 液压动力单元包括一台 500 瓦电机及驱动线圈、带压力调节的安全阀、用于升降速度调节的油流阀以及 4 个电磁阀。

电气控制单元 电气控制单元设计用于舱底固定，安装于 IP77 保护的箱体内。其内含完整电驱动部分及随套件提供的 4 通道无线接收器。通往控制单元的布线已预接好，以简化电气连接。标准配置提供无线发射器和控制键盘，可选摇杆或不锈钢按键。

技术参数

• 型号：Jump 240
• 结构：AISI 316 不锈钢
• 踏板：EASY TEAK 复合材料（可定制）
• 液压电机：500 瓦
• 液压控制：安全阀、压力调节、流量阀、4 个电磁阀
• 电气控制单元：IP77 防护箱，含 4 通道无线接收器和预接线连接
• 控制：无线发射器和控制键盘（摇杆或不锈钢按键）
• 满伸状态下最大保证载荷：300 Kg
• 产品总重（含活塞）：90 Kg
• 滑动台行程：最大 980 mm
• 活塞及关键紧固件：AISI 316 不锈钢
• 扶手：可选双臂自动开闭与收纳

定制选项

• 长度与宽度尺寸
• 扶手配置 右 / 左 / 双侧
• 表面处理
• 甲板材料
• 通道照明
• 应要求提供文字和定制图案
