引导模拟器 SSH

传动导航网关

用途
该模拟器用于根据 STCW 规则 A-II/4 对作为航海当班人员的水手进行培训。

使用 SSH 培养的基本知识和技能清单

• 操纵船舶并按英文执行舵令。
• 使用磁罗盘和陀螺罗盘。
• 舵令处理。
• 在自动驾驶与手动驾驶之间切换；使用自动驾驶模式：NFU、Hand 和 Auto。
• 通过目视和听觉保持适当的瞭望；白天和夜间瞭望员的职责，包括以度或方位点报告声信号、灯光或其他目标的大致方位。
• 参与监控和控制安全当班；船上术语和定义。
• 能够理解命令并就当班相关事宜与当班值班官沟通；换班、维护和交接当班的程序；维持安全当班所需的信息。

模拟船型

• 原油油轮（主动模型）
• 目标模型：原油油轮、杂货船、小型船舶

演习海区

• 公海海域
• 带岛屿的公海海域
• 从海上进入港口的航路

配置
模拟器由教员工作站（Instructor Workplace, IWP）软件和一个或多个学员工作站（Student Workplace, SWP）组成。推荐的最小配置为1个教员工作站和1个学员工作站。

教员工作站（IWP）
教员工作站用于管理培训，具备以下功能：

• 选择练习并调整初始参数（航区、气象海象条件、时间、目标的布置与航迹、紧急情况、航标安装、漂移、浮标）。
• 录入新目标。
• 激活桅杆和旗帜上的灯光与信号（国际信号代码）。
• 触发船舶发出声音信号。
• 激活紧急情况（陀螺罗盘/磁罗盘故障、舵系故障、泵、自动驾驶模式故障 – AUTO 和 Hand）。
• 触发一般报警信号。
• 可视化监控学员演习并对学员船进行主动管理。

学员工作站（SWP）
为学员提供进行练习和提高实操技能的机会。可视化和操舵台为模拟，包含：

• 具有模式 NFU、Hand、Auto 的自动驾驶系统
• Off HDG Course Alarm 开关
• 自动模式的航向设置按钮
• 舵角指示器和舵令指示器
• 磁罗盘和陀螺罗盘重复器
• 舵轮
• 发动机信号杆（engine telegraph）
• 声音信号按钮
• 报警面板
• 泵开关
• 舵系切换开关

学员工作站提供标准控制面板按钮（望远镜、悬挂灯/形状/旗帜的窗口、摄像头切换）。学员可以使用舵轮或操纵杆操舵，使用不同的自动驾驶模式，听取并激活声音信号，以及启停发动机。SWP 可提供基础或紧凑配置。

基础配置

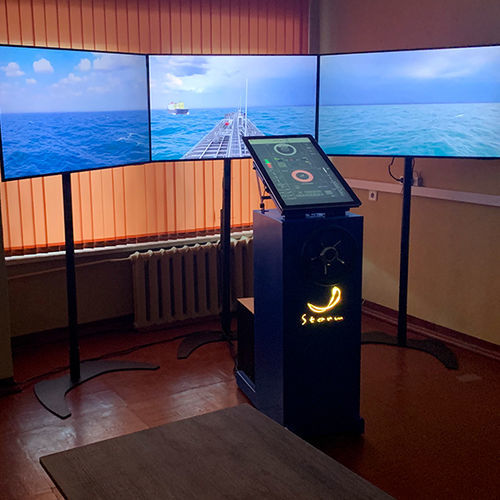

包含带内置舵轮和传感器控制面板（模拟自动驾驶控制面板）的操舵台。可视化系统在三块 TV 屏上显示。

紧凑配置
包含自动驾驶系统控制面板并在单一显示器上显示；操舵通过操纵杆和鼠标进行。

文档
模拟器随附一套技术和操作文档，包括培训和实操指导资料。

法规

• STCW 公约：规章 II/4
• STCW 代码：章节 A-II/4，表 A-II/4 “作为航海当班人员的水手认证的强制最低要求”。

技术参数

• 产品名称：SSH Steering simulator for helmsman (ver. 3.0)
• 适用对象：作为航海当班人员的水手（STCW A-II/4）
• 最小配置：1 个 Instructor Workplace (IWP) + 1 个 Student Workplace (SWP)
• 模拟船型：原油油轮（主动）、原油油轮（目标）、杂货船、小型船舶
• 演习海区：公海、带岛屿的公海、港口进近
• IWP 功能：选择练习并调整参数；录入目标；激活灯光/信号/旗帜；声音信号；激活紧急场景；一般报警；可视监控；主动管理船舶
• SWP 功能：自动驾驶模式（NFU、Hand、Auto）、航向设定、舵角指示、罗盘重复器、舵轮或操纵杆、发动机信号杆、报警面板、泵开关、舵系切换、标准控制按钮和可视化/摄像头控制
• 可视化：多屏（基础）或单屏（紧凑）
• 文档：提供技术和操作文档
