船用声纳 SD9500

船舶AUV无缆水下机器人用于港口

产品概述

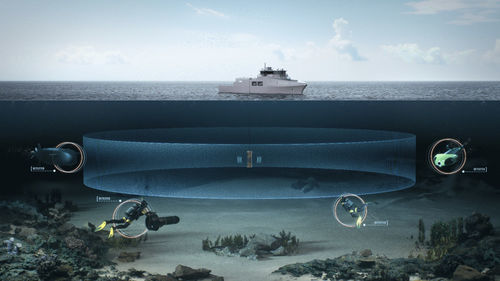

SD9500是一款下潜式多用途声纳，设计用于探测小型和低特征水下目标，如潜水员、潜水输送器、AUV及小型潜艇。适用于港口防护以及平台或舰艇停泊时的监视。声纳舱通过电动绞车放下甲板外，并通过混合电缆与舷上声纳处理单元（SPU）连接；下潜深度至少为150米。

亮点

• 针对浅海和受限水域监视而设计，提供360°水平覆盖；紧凑结构便于从舰艇、浮动基座或固定结构部署。
• 可适配的起收系统（LARS）：可选从简单手动吊臂到先进自动LARS以适应不同平台。
• 通过宽带、高分辨率和高接收灵敏度，实现对低特征目标的检测。
• 支持远程操作及LARS远程控制，可由母平台或岸上站控制，适用于无人平台。

主要特性

• 下潜深度 ≥ 150 m
• 快速起收序列
• 频率范围：65 kHz 至 105 kHz
• 水平覆盖：360° 或可选扇区
• 垂直覆盖：±75°
• 电子波束稳定与指向控制
• 自动与手动目标跟踪
• 声光报警
• 录制与回放，并可在电子地图上叠加声纳回波
• 内置声波传播建模工具与操作员模拟器
• 多种传输模式与脉冲选项
• 操作员可控制所有声纳参数
• 可与PCC或CMS集成

技术规格

• 型号：SD9500
• 下潜深度：至少150 m
• 频率范围：65–105 kHz
• 水平覆盖：360° 或可选扇区
• 垂直覆盖：±75°
• 带宽：宽带以实现高分辨率
• 接收灵敏度：针对微小/弱目标优化
• 波束控制：电子稳定与指向控制
• 传输模式：水平扇区、垂直扇区、检查波束
• 脉冲模式：脉冲列和单脉冲
• 目标跟踪：自动与手动启动
• 报警：声光报警
• 数据处理：录制、回放、带声纳回波叠加的电子地图
• 工具：内置声波传播建模；培训用模拟器
• 集成：支持PCC或CMS集成
• 诊断：内置测试系统
• 使用环境：适用于沿海/浅海及受限水域
• 起收方式：可适配LARS（手动吊臂或自动LARS）
• 远程控制：支持包括LARS控制在内的全远程操作
