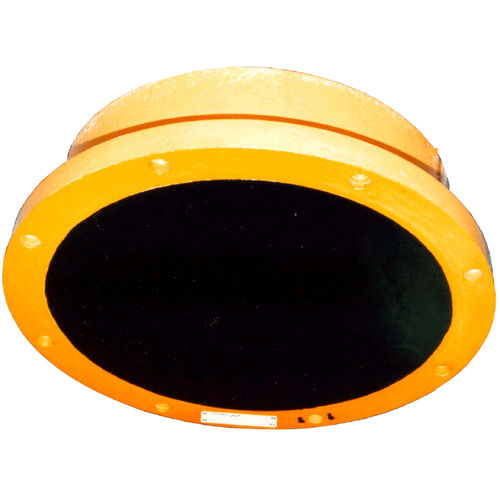

Simrad ES18是一款分波束传感器,设计用于鱼类搜寻和水下科学应用。
ES18 的波束宽度为 11 度,标称工作频率为 18 kHz。该传感器使用44个 "tonpilz "元件,分为四个独立的扇区。
由于频率较低,Simrad ES18非常适合用于深水测量。最大测量范围约为7000米。
传感器通常安装在与船体镀层齐平的位置或水泡的底部。内置的夹紧环用于将传感器本体固定在安装环上。安装环焊接在船体镀层上。换能器也可以用同样的方式齐平安装在水泡的底部或龙骨上。
传感器电缆通过电缆压盖穿透船体。该电缆压盖由一个套管、垫圈、一个橡胶垫圈和一个填料接头组成。
主要规格
频率:18千赫
圆形光束宽度:11±2度
电缆长度:20米
重量(空气中,带电缆):85公斤
技术规格
请参阅数据表。
终端用户说明和安装图纸
打开页面
订单信息
部件号:KSV-088694KSV-088694
安装环(可选):499-088814。
钢制水箱(可选):599-110090。
北极箱(可选):499-109506。
---
