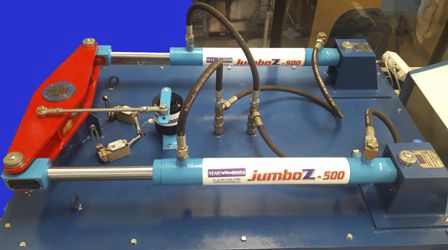

型号:JumboZ-500计划用于中型和重型船舰,如。
1.重型渔船-100至130英尺
2.中型驳船
3.高速客船
技术规格
规格 - JumboZ-500
液压执行器柱塞尺寸(mm) - 40X2号。
液压执行器推力(Kgf)) - 1400@50公斤/厘米2
带300mm(kg.m)-500分蘖臂的液压执行器扭矩。
液压执行器行程(mm) - 440
舵手臂类型 - 双端
转向系统 - 方向盘/操纵杆
紧急手动转向 - 内置
低压报警 - 可选
温度报警 - 可选
左/右舷端报警 - 可选
舵位指示器 - 可选
电动/发动机驱动的液压动力包
在电机/发动机驱动系统中,由电机驱动/发动机驱动的动力装置为系统提供压力油,液压泵与轴相连,由发动机/电机驱动。这种由电机驱动的电动液压动力系统,主要用于重驳船和小型船舶,在这些船舶中,发电机被用来驱动转向系统。

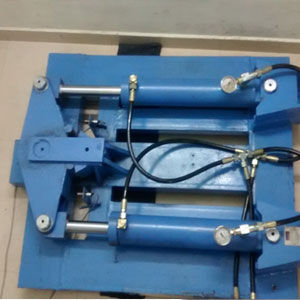

一对半平衡式液压转向执行器
一对半平衡式液压线性推杆的规划,使舵手臂平稳而精确地转向船的两侧。这些执行器的两侧都有供油口,通过这些供油口,油可以供应给执行器的活塞。当压力油从舵机泵供应到线性推杆时,活塞杆将根据供油口的情况向前或向后移动。
---
