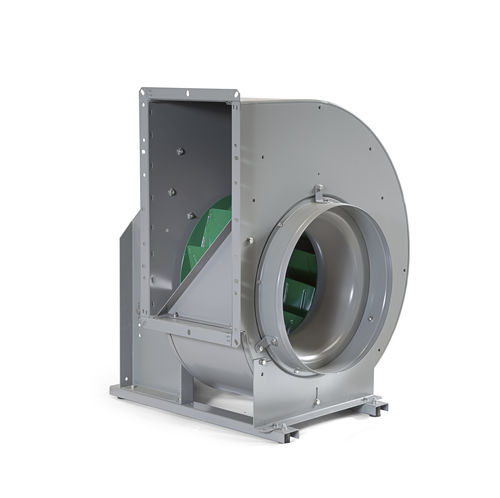

船舶通风风扇 GTL-1

底舱离心

GTL-1直驱式单入口离心风机的空气流量最高可达7立方米/秒，压力最高可达2000帕。该风机有不同类型的叶轮可供选择。 带前弯叶片的叶轮（GTLF风机） 带后弯叶片的叶轮(GTLB风机) 版本 除了普通版本外，该风机还有防烟版本可供选择。GT排烟型已由法国CTICM研究所和俄罗斯VNIIPO研究所测试。CTICM对风机进行了+400℃，2小时的测试，测试范围包括GTLB-1-025-071和GTLF-1-031-050。VNIIPO对风机进行了+400°C、2小时和+600°C、1小时的测试，测试范围包括所有单进GT风机。防爆型风机符合德国标准VDMA 24 169 3.1 - 3.2和3.4。进气口锥体由黄铜制成。在GTLF风机中，进气口安装有黄铜带。如果风机的进气口连接到管道上，单进风风机的额定温度可达+80 °C，可以连续运行。如果电机暴露在气流中（即在自由进气扇上），环境温度不得超过+40 °C。可根据要求提供更高温度的电机。 设计 外壳是由Sendzimir镀锌板制成。侧板是一体成型的，进气口是深压在端壁的。壳体采用 "匹兹堡折叠法 "进行连接，产生紧密、牢固的接头。匹兹堡折叠法 "和深压进气口确保了稳定的设计和高度一致的质量。扇形舌片提供了优化的空气动力学特性。
