拖车吊具 8610 Vectrix

用于集装箱伸缩电动

概述

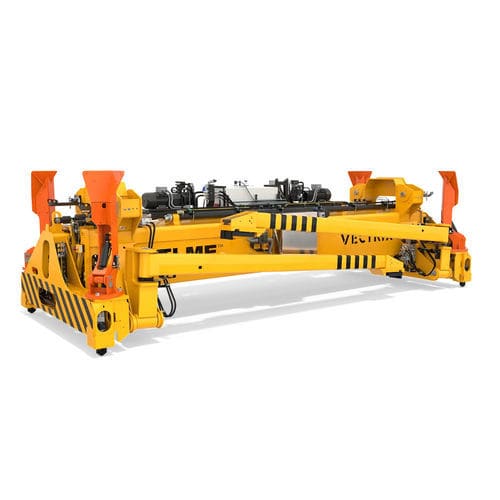

8610 Vectrix 型号为可伸缩猪背式顶升 spreader，用于对载荷 ISO 集装箱和拖车进行联运作业，最大承载至 45 吨。适用于安装在轨道式门式起重机（RMG）或橡胶轮胎门式起重机（RTG）。两根并行伸缩梁提供最大重叠和结构刚度，以吸收垂直及显著水平力。

VECTRIX
Vectrix 系列以模块化设计与精密工程为特点，便于按需定制与维护。模块化部件可快速更换，降低停机时间并延长使用寿命。

扭锁系统
采用经淬火的可摆动 ISO 快换扭锁，液压驱动，并配备电气与机械联锁以防止错误锁定/解锁。扭锁按高强度作业要求设计。

伸缩系统
每根梁由安装于主框架顶部的一个液压缸驱动，便于维护访问。双电动机-泵组合确保梁的同步伸缩，适用于 20ft 与 40ft 位置切换。

猪背式支腿系统
支腿布置遵循 ELME 的夹载设计，四个可折叠猪背式支腿按自动顺序动作，允许 spreader 在块堆前对前对侧堆叠的集装箱间下放。支脚采用 Strenx® 900E 材料（符合 S 890 QL）。脚部集成传感器可检测拖车夹紧与起吊状态，避免非意图解夹。

控制与保护系统
spreaders 控制电压转换为 24 V DC。电气系统持续监测 spreader 状态，指示灯提示操作员正确就位、锁定/解锁以及猪背模式（抬起、夹紧、解夹）。各信号为扭锁激活、伸缩、猪背支腿和允许起吊等保护功能的前置条件。

设计标准
按 EN15056 与 EN13001 设计。

标准随货清单

• 适配起重机的安装装置
• 四个垂直可摆动 ISO 扭锁
• 扭锁附近的起吊环
• 液压伸缩系统
• 液压腿折叠机构
• 液压夹紧与解夹
• 所有液压功能的电磁阀
• 四个自动顺序折叠的猪背式支腿，支持块堆操作
• 用于拖车操作的电气保护指示系统
• 电气与机械扭锁保护与指示系统
• 电动伸缩保护系统
• 允许起吊信号
• LED 指示灯
• 故障排查远程接入
• 猪背肩部维修操作功能
• 动力单元空闲模式以实现低噪声运行

技术参数（表）
适用类型：RTG、RMG
起升系统类型：四点扭锁或四个猪背式支腿
堆装方式：常规堆装与块堆
spreader 自重 (TW)：11,500 kg（不含额外设备）
额定起重量 (SWL)，扭锁与猪背：45 吨 ±10% 偏心载荷
额定起重量 (SWL)，起吊环：4 x 11.25 吨
扭锁：ISO 可摆动 20 mm
伸缩位置：20ft 和 40ft
20ft→40ft 伸缩时间：< 25 秒（按 20° C 计算）
支腿夹距，最小 / 最大：1,766 ± 60 mm / 3,195 ± 60 mm
支腿夹紧力：3 kN
支腿中心距：4,876 mm
支腿展开：< 29 秒（按 20° C 计算）
支腿折回：< 25 秒（按 20° C 计算）
液压工作压力，最高：140 bar
液压流量：46 L/min (2x23)
液压油箱容积：100 L
电源：400 VAC / 50 Hz
电动机：2 x 4 kW
控制电压：24 VDC
颜色：信号黄 RAL 1003
耐腐蚀等级：C4M

技术规格

• 应用：RTG、RMG
• 起升系统：四点扭锁或四个猪背式支腿
• 堆装：常规与块堆
• spreader 重量 (TW)：11,500 kg（不含额外设备）
• SWL（扭锁 & 猪背）：45 吨 ±10% 偏心载荷
• SWL（起吊环）：4 x 11.25 吨
• 扭锁：ISO 可摆动 20 mm
• 伸缩位置：20ft, 40ft
• 伸缩速度（20ft→40ft）：< 25 s（按 20° C 计算）
• 支腿夹距（最小/最大）：1,766 ± 60 mm / 3,195 ± 60 mm
• 支腿夹紧力：3 kN
• 支腿中心距：4,876 mm
• 支腿展开/折回时间：< 29 s / < 25 s（按 20° C 计算）
• 液压压力：最高 140 bar
• 液压流量：46 L/min (2x23)
• 油箱容量：100 L
• 电源：400 VAC / 50 Hz
• 电机：2 x 4 kW
• 控制电压：24 VDC
• 颜色：信号黄 RAL 1003
• 耐腐蚀等级：C4M
• 设计标准：EN15056、EN13001
