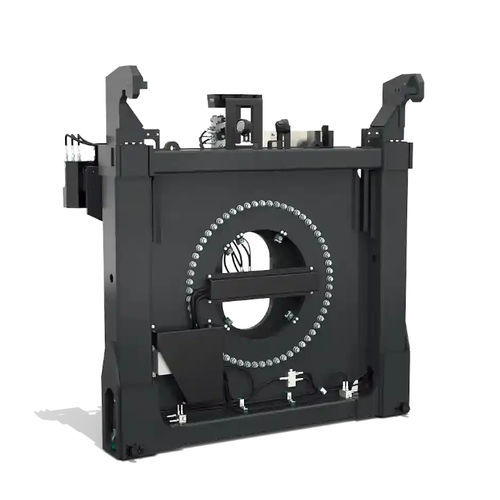

叉车吊具 508R

用于集装箱旋转电动

产品概述
ELME Spreader 型号 508R 是用于搬运空载 ISO 集装箱的回转式端部吊具。508R 设计为可集成安装在叉车门架的承载架上，可从短边搬运一台空的20ft ISO 集装箱。其满足 ISO 集装箱标准规定的端部提升要求。

结构与功能
该吊具适用于宽度为 8ft 的集装箱，两个扭锁（twistlock）之间的中心距为 2 258 mm。上部钩为液压可调，以适应不同高度的集装箱。集装箱由底部的两个水平扭锁和上部的两个角钩起吊并固定。回转功能有利于集装箱的维修与精确就位。

扭锁（TWISTLOCK）系统
扭锁系统采用重型设计，多年经验证明其可靠性。508R 配备加硬的 ISO 快换扭锁，液压驱动并具有防止误锁/误解锁的机械互锁结构。

控制与保护系统
电气系统持续监控吊具状态。指示灯提醒操作人员吊具是否正确就位并已锁定。每一信号均为关键保护功能（如扭锁激活和提升中断）的前提条件。

标准配置包括

• 与车辆匹配的集成安装装置
• 回转功能
• 两个水平 ISO 扭锁
• 液压顶钩
• 所有液压功能的电磁阀
• 扭锁的电气与机械保护及指示系统
• 提升中断信号
• LED 指示灯
• LED 工作灯

技术规格（表）
提升系统类型：两个水平扭锁
堆垛方式：常规堆垛与方块堆垛
吊具重量 (TW)：约 4 700 kg 起
起升能力 (SWL)，吊具：6 吨
回转：顺时针 105° / 逆时针 195°
液压，最大工作压力：140 bar
液压，流量：最大 60 L/min
电气 - 控制电压：24 VDC
颜色：黑灰色 RAL 7021

免责声明
所有规格如有更改，恕不另行通知。可选项列表可用于根据特定需求对产品进行调整。
