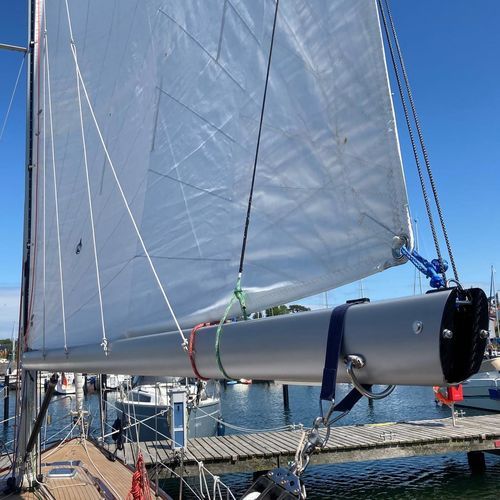

帆船用张帆桅杆

液态环氧树脂碳纤维

概述
与碳纤维桅杆一样，碳纤维帆桁也在我们位于德国南部的生产车间制造 — 设计与生产一体化。主要特性：重量轻、五金件精细、专用设计。

层压结构与加固
我们的制造工艺使得层压结构具有特殊设计。纤维走向可以根据计算精确实现。所用材料为知名厂商的高质量纤维，保证了令人信服的质量结果。CUL-Masten 特别重视高拉伸强度和断裂伸长率。不同纤维的组合是可能的，甚至能进一步改善结果。CUL-Masten 使用航空级的高质量环氧树脂，配备 GL 认证固化剂，耐温远高于 100° C。碳纤维主桁在下拉（downhaul）、大帆绳（mainsheet）区域及叠帆点处进行加固，以承受相应力。

下缘：飞行式或导槽式
CUL Carbon 大型桁的一大优势是可提供集成的下缘导槽（下缘沟槽）。该导槽直接融入层压结构，节省重量并提高弯曲轴上的强度。作为替代，也可不带导槽或提供封闭导槽以使用飞行式下缘。

从桁颈到滚筒箱的细节
桁颈接头

• 最多可配4条索用于下缘和叠帆
• 滑动顺畅且耐用的下落盘
• 易于拆卸，因此方便索具维护
• 结构稳定，承载能力大
• 可选不锈钢材料
• 可根据客户要求提供不同变体

顶杆 / 下拉金具

• 不锈钢或碳纤维材料
• 适用于 CUL-Power-Kicker 或其它推力系统
• 可根据客户要求提供不同变体

大帆绳用带

• 简洁
• 轻量
• 耐用
• 可根据客户要求提供不同变体

帆耳处的魔术贴带

• 简洁
• 轻量

带最多3条索的滚筒箱

• 完全由碳纤维制成，因此非常轻
• 配3条索用于下缘和2个叠帆点
• 滑动顺畅且耐用的下落盘
• 易于拆卸，因此索具维护方便
• dirkleine用的环眼
• 完美的载荷分布
• 滑轮可集成在桁内

图集 / 应用（部分）
CUL Carbon Boom 的变体与应用示例：Nissen 42（哑光银喷漆，配 lazy jacks，一线叠帆系统）、Korsar 船体、Streamline 2021、International 5.5（带旋桁杆支架和不锈钢配件）、以及其他小艇和小型龙骨船（如 Korsar、505er、FD、Contender）。

型材尺寸
Profile size | Dimensions | Groove | Weight | Ixx | Iyy
44er Profil | Ø44 mm | without groove | 0,4 kg/m | 5,8 cm⁴ | 5,8 cm⁴
46er Profil | Ø46 mm | without groove | 0,6 kg/m | 9,4 cm⁴ | 9,4 cm⁴
65er Profil | Ø65 mm | without groove | 0,7 kg/m | 24 cm⁴ | 24 cm⁴
99er Profil | 99 x 67 mm | without groove | 0,9 kg/m | 39 cm⁴ | 73 cm⁴
101er Profil | 101 x 67 mm | without groove | 1,1 kg/m | 40 cm⁴ | 86 cm⁴
104er Profil | 104 x 67 mm | with groove | 1,1 kg/m | 39 cm⁴ | 85 cm⁴
106er Profil | 106 x 67 mm | with groove | 1,2 kg/m | 40 cm⁴ | 100 cm⁴
117er Profil | 117 x 78 mm | without groove | 1,0 kg/m | 61 cm⁴ | 113 cm⁴
117er Profil | 117 x 78 mm | with groove | 1,2 kg/m | 62 cm⁴ | 132 cm⁴
118er Profil | 118 x 79 mm | without groove | 1,3 kg/m | 74 cm⁴ | 138 cm⁴
118er Profil | 118 x 79 mm | with groove | 1,5 kg/m | 76 cm⁴ | 157 cm⁴
139er Profil | 139 x 88 mm | without groove | 1,6 kg/m | 127 cm⁴ | 262 cm⁴
140er Profil | 140 x 88 mm | with groove | 1,7 kg/m | 130 cm⁴ | 312 cm⁴
141er Profil | 141 x 88 mm | without groove | 1,9 kg/m | 129 cm⁴ | 316 cm⁴
142er Profil | 142 x 88 mm | with groove | 2,0 kg/m | 132 cm⁴ | 366 cm⁴
163er Profil | 163 x 108 mm | without groove | 1,8 kg/m | 216 cm⁴ | 406 cm⁴
167er Profil | 167 x 108 mm | without groove | 1,9 kg/m | 219 cm⁴ | 490 cm⁴
168er Profil | 168 x 108 mm | with groove | 2,1 kg/m | 226 cm⁴ | 603 cm⁴
170er Profil | 170 x 108 mm | with groove | 2,5 kg/m | 266 cm⁴ | 738 cm⁴
195er Profil | 195 x 110 mm | without groove | 2,7 kg/m | 362 cm⁴ | 886 cm⁴
197er Profil | 197 x 110 mm | without groove | 2,9 kg/m | 367 cm⁴ | 1007 cm⁴
197er Profil | 197 x 110 mm | with groove | 3,0 kg/m | 370 cm⁴ | 1069 cm⁴
199er Profil | 199 x 110 mm | with groove | 3,2 kg/m | 375 cm⁴ | 1220 cm⁴
217er Profil | 217 x 113 mm | without groove | 3,0 kg/m | 414 cm⁴ | 1045 cm⁴
218er Profil | 218 x 113 mm | with groove | 3,3 kg/m | 421 cm⁴ | 1354 cm⁴
219er Profil | 219 x 115 mm | without groove | 3,8 kg/m | 528 cm⁴ | 1400 cm⁴
220er Profil | 220 x 115 mm | with groove | 4,1 kg/m | 536 cm⁴ | 1684 cm⁴

特性 / 技術仕様

• Manufacturer: CUL-Masten (Carbon Ultra Light)
• Material: carbon fiber laminates with combinations of high-quality fibers possible
• Resin system: high-quality epoxy resin (aviation grade) with GL certified hardener; temperature resistance well over 100° C
• Reinforcements: reinforced at downhaul area, mainsheet area and reefing points
• Luff options: integrated lower luff groove incorporated into laminate (weight saving, increased bending strength) or supplied without/closed groove for flying luff
• Boom neck fitting: up to 4 halyards, drop discs, service-friendly, stainless steel options
• Kicker/downhaul fitting: stainless steel or carbon, compatible with power kicker systems
• Mainsheet attachments: lightweight, durable strap solutions; variations per customer request
• Clew fastening: Velcro strap options (simple, light)
• Roller box: fully carbon, very light, up to 3 halyards, pulleys can be integrated, designed for perfect load distribution
• Available lengths/profiles: carbon booms up to 8 m in length; wide range of profile sizes (44er–220er) with detailed dimensions, weights and section properties listed above
• Typical applications: sport boats, dinghies, dinghy cruisers and yachts up to ~50 ft depending on profile
