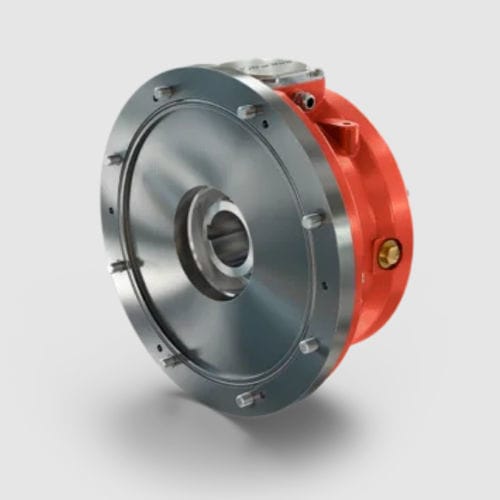

电磁制动装置 ROBA-stop® S

船舶螺旋桨轴用

概述
ROBA-stop® S 是一款一体式（单体铸造）安全制动器，采用电磁驱动并配备密封外壳，旨在防护机械与气候影响。外壳与接线盒为一体铸造设计，可提供高质量防腐处理并可选防冷凝加热器以防止内部结露。适用于海洋及其他恶劣工业环境的应用场景。

产品信息

• 用于极端环境的单体安全制动器
• 可选高等级防腐保护
• 防护等级可达 IP67

新型号
新增尺寸 11，适用于海水环境及其它更严苛的使用场景。

应用

• 恶劣环境：港口起重机、船舶、海上平台、隧道施工、采矿、起重机与绞车等

安装位置

• 安装于自由轴端

安全

• 采用失效安全（fail-safe）原理
• 可实现开关状态监测
• 适用于紧急停车制动

优势

• 允许较高的摩擦功，满足重载工况

结构

• 电磁驱动；封闭式制动器外壳

设备 / 特性

• 防凝结加热器（可选）
• 可选磨损监测
• 手动释放选项：杠杆或工具操作的紧急释放

构造 - 防护等级

• 一体铸造外壳与经特殊密封的接线盒
• 防护等级可达 IP67

安装与维护

• 低维护设计

噪声

• 非消音结构

温度 / 绝缘

• 绝缘等级 F

工作循环

• 适用于 100% 工作循环

技术数据表（尺寸与性能）
尺寸 | 8 | 9 | 10 | 11
制动力矩 M_N max [Nm] | 150 | 300 | 480 | 1.200
额定制动扭矩 M_N [Nm] | 100 | 200 | 400 | 800
最高转速 n_max [min⁻¹] | 3.400 | 3.000 | 3.000 | 3.000
最小轮毂孔径 d_min [mm] | 25 | 25 | 25 | 55
最大轮毂孔径 d_max [mm] | 45 | 50 | 60 | 75
外径 D [mm] | 240 | 270 | 310 | 450

应用示例 / 文档

• 典型应用：港口起重机、海洋及船舶应用、海上平台、隧道与采矿、起重机与绞车
• 各变型的技术资料、CAD 文件和文档可用

特征 / 技术规格

• 品牌：mayr®
• 型号：ROBA-stop® S
• 防护等级：封闭式单体外壳与接线盒，最高可达 IP67
• 结构：电磁式，密闭外壳
• 防腐处理：适用于海洋/恶劣环境的高质量防腐涂层
• 防冷凝：可选防凝结加热器
• 监测：可实现开关状态监测与磨损监测
• 安全原理：失效安全（fail-safe）
• 绝缘等级：F
• 工作循环：适用于 100% 工作循环
• 可用尺寸及主要参数：详见尺寸表（8–11）
