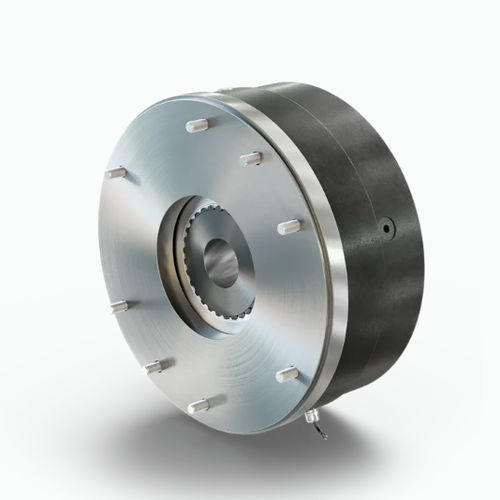

电磁制动装置 ROBA-stop M®

船舶螺旋桨轴用

ROBA-stop M® 是一款轴端安装的电磁安全制动器针对标准电机尺寸设计。多种尺寸、转子结构和选配件可按需配置用于保持或动态制动场景。可选密封外壳最高达 IP66Cold Climate VersionCCV支持低温工作至 −40 °C。

主要特点

• 轴端安装的安全制动器
• 多种转子类型与宽范围尺寸
• 可选 IP66 密封外壳

产品特性

• 安装位置
• 安装于自由轴端
• 应用
• 用于保持和紧急停机制动的轴端电机制动器
• 工作周期
• 可提供适用于 100% 工作周期的配置视具体配置而定
• 安全性
• 失效安全fail-safe原理
• 适用于紧急停止制动
• 可选开关状态监测
• 结构
• 电磁式不同转子材料摩擦衬片、金属、纤维复合
• 附加选项
• Cold Climate VersionCCV支持至 −40 °C
• 磨损监测
• 客户定制法兰板
• 防凝结加热器
• 双转子设计
• 特殊摩擦材料
• 可选无间隙版本
• 特殊线圈电压
• 可锁定手动释放装置
• 安装与维护
• 安装便捷
• 维护工作量低

变体与应用

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch风电桨距驱动
• ROBA-stop M® CCV冷气候版本
• 动态制动持续性动态制动
• 保持制动用于紧急停机的高保持力

配置器 — 关键表摘录
表尺寸 2 / 4 / 8 / 16 / 32
尺寸 | 2 | 4 | 8 | 16 | 32
额定制动扭矩 M_N [Nm] | 2 | 4 | 8 | 16 | 32
最高转速 n_max [min^-1] | 6.000 | 5.000 | 4.000 | 3.500 | 3.000
最小轮毂孔径 d_min [mm] | 8 | 10 | 11 | 14 | 19
最大轮毂孔径 d_max [mm] | 15 | 15 | 20 | 25 | 30
外径 D [mm] | 81 | 92 | 108 | 134 | 154

表尺寸 60 / 100 / 150 / 250 / 500 / 1000 / 2000示例
尺寸 | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
额定制动扭矩 M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1.000 | 2.000
最高转速 n_max [min^-1] | 3.000 | 3.000 | 4.200 | 3.600 | 3.000 | 2.500 | 2.500
最小轮毂孔径 d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
最大轮毂孔径 d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
外径 D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

转子 / 扭矩选项

• 动态制动适用于运行中经常性的动态制动 — 扭矩范围示例约 0.7 至 1,400 Nm最高转速随尺寸变化
• 保持制动适用于偶发的动态制动 / 紧急停车 — 扭矩示例约 4 至 1,800+ Nm
• 摩擦衬片和复合转子适用于低扭矩金属转子适用于较高扭矩详见配置器

认证

• ATEX
• CSA
• UL

技术资料摘录

• Brand: mayr®
• 商用名称 / 型号: ROBA-stop M®
• 类型: 电磁式、弹簧作用、轴端安装的安全制动器
• 安装: 安装于自由轴端
• 防护等级: 可选密封外壳最高 IP66
• 工作周期: 可配置为适用于 100% 工作周期
• 安全原理: 失效安全fail-safe
• 特殊功能: 磨损监测、防凝结加热、双转子、客户定制法兰、可锁定手动释放、CCV 支持至 −40 °C

下载
产品说明书、目录、安装与操作说明以及 CAD 文件可通过产品下载页面以多语言获取。
