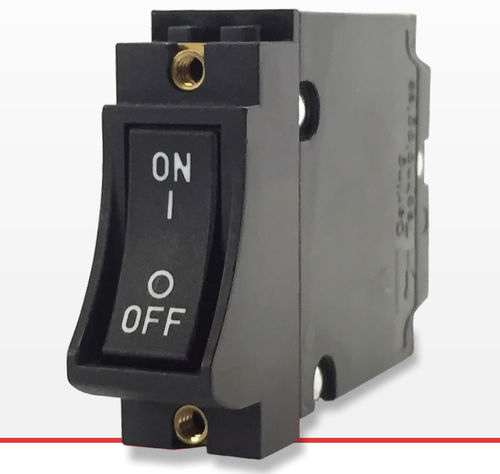

H系列经济高效,设计紧凑,可提供可靠的保护。H系列断路器提供端子选择,包括PBC安装,适合于各种普通应用和满负荷应用,是满足国际市场IEC间距要求的最佳选择。H系列断路器具有“无跳闸”机构,发生故障时触点打开,即使手柄置于ON位置。H系列可提供手柄致动器或跷板致动器,1-3极配置。
机构认证:UL 1077, CSA 已获得认可, TUV 通过 IEC/EN 60934, CCC认证
电流:最大35安培
电压:最大 480VAC/80VDC; 单极最大 250VAC 或 65VDC 和80VDC
最大断开能力:3,000安培
技术参数
认证 -
UL 1077 认证
CSA 认证
CCC 认证
TUV 认证
极数 - 1-3 极
提供的延时 -
交流和直流瞬时、极短、短、中、长
交流和直流高涌流 – 短、中、长
最大电流和电压额定值 -
0.1-35A @ 65VDC
0.1-25A @ 80VDC
26-35A @ 80VDC(极性敏感)
0.1-35A @ 250VAC
0.1-35A @ 250VAC 80VDC
最大开断容量 -
UL 认证、CSA 认证:
3,000A @ 65VDC
1,000A @ 80VDC
1500A @ 250 VAC
TUV:
1500A (PC1) @ 65VDC
1000A (PC1) @ 80VDC
1000A (PC1) @ 250 VAC
