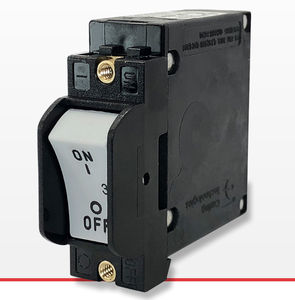

A系列设计用于大范围普通应用和满负荷应用中精确操作。

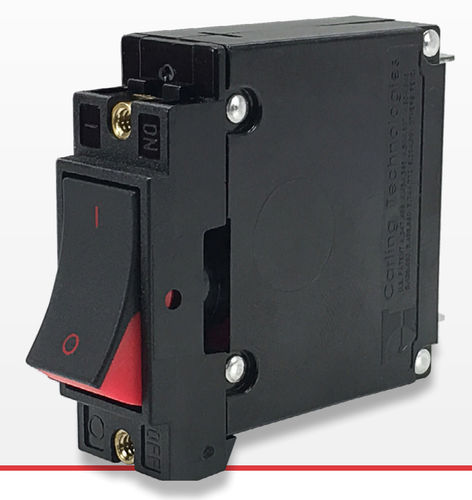

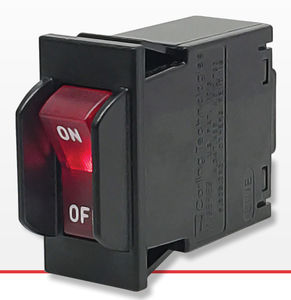

当前面板操作需要干净的设计时,可以通过Visi Rocker®或嵌入式宽柄致动器来弥补紧凑的结构。密封金属拨动开关配置非常适合用于恶劣的环境。除了断路器的安全功能之外,还可以针对跷板开关驱动配置选择独特的Rockerguard 和/或按下复位边框。
这种断路器最大电流50安培,手柄致动器可配置1-6极,密封拨动开关、跷板开关或凹槽宽柄致动器可配置1-3极。
机构认证:UL 489A、UL 1077、UL 1500、UL 508、CSA 已认可, TUV 和VDE 通过 IEC/EN 60934, CCC认证。
电流:最大50安培
电压:最大277VAC 或80VDC
最大断开能力:7500安培
技术参数
认证 - UL 认证、CSA、TUV、VDE -0642、UL-1500、UL489A 列名(电信)
极数 -
1 – 6 极手柄驱动器
1 – 3 极摇键驱动器
1 – 3 极金属拨动驱动器
提供的延时 - 瞬间、极短、短、中、长(电机负载)、交流、直流、交流/直流;高涌流 – 短、中、长
最大电流和电压额定值 -
0.02-30A @ 277VAC,80VDC
31.0-50A @ 125/250VAC,80VDC
0.1 - 50A @ 80VDC (UL489A)
最大开断容量 -
3,000A @ 65VDC(仅 UL)
3,500A @ 65VDC,带备用熔丝
3,000A @ 125/250VAC(仅 UL)
5,000A @ 277VAC,带备用熔丝
5,000A @ 80VDC (UL489A)
辅助开关额定值 -
10.1A @ 250VAC
0.1A @ 125VAC(金触点)
5A @ 30VDC
0.5A @ 80VDC
1.0A @ 65VDC
