帆船用张帆桅杆 Section

产品

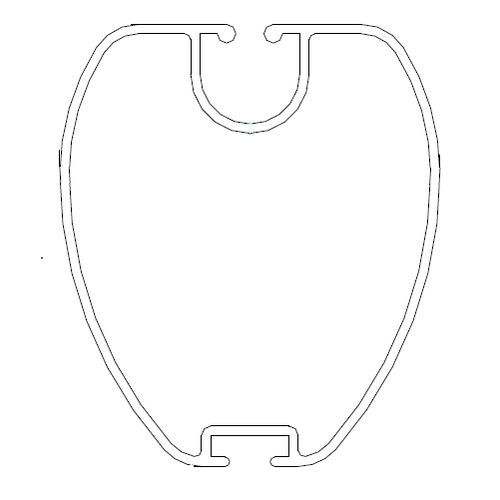

Section — 帆桁断面。用于游艇桁杆的铝制桁断面型材；列表显示了零件编号和关键机械尺寸，便于选型与规范制定。

桁杆 - 断面表
零件号 | 尺寸 (mm) | 惯性矩 (cm4) | 壁厚 (mm) | 每米重量 (kg) | 帆桁滑绳直径 (mm) | 近似艇长 (ft)
Z120 | 71 X 61 | 45 X 24 | 1.5 | 1.2 | 8 | -22
Z160 | 94 X 68 | 60 X 32 | 1.5 | 1.5 | 8 | 18-28
Z204 | 118 X 86 | 125 X 68 | 2 | 2.3 | 8 | Discontinued
Z360 | 145 X 105 | 380 X 150 | 2.5 | 3.6 | 10 | Discontinued
Z480 | 180 X 125 | 750 X 300 | 3 | 4.8 | 10 | Discontinued
Z690 | 232 X 145 | 1660 X 462 | 2.9 | 6.9 | 10 | Discontinued
Z362 | 170 X 95 | 466 X 180 | Var | 3.5 | 13 | 32-42
Z482 | 190 X 101 | 824 X 298 | Var | 4.8 | 13 | 38-46
Z202 | 134 X 75 | 72 X 201 | Var | 2.4 | 13 | 26-36
P710 | 246 X 134 | 708 X 2331 | 4.6 | 8.6 | 10 | 50-
Z692 | 230 X 138 | 671 X 1665 | Var | 6.8 | 10 | 44-54

备注

• 表格列出了断面零件号及对应的尺寸、惯性矩、壁厚、每米重量、帆桁滑绳直径和近似艇长。

技术规格

• 产品系列：Section（桁杆）
• 零件号：Z120、Z160、Z204、Z360、Z480、Z690、Z362、Z482、Z202、P710、Z692
• 尺寸：见表条目（mm）
• 惯性矩：以 cm4 为单位
• 壁厚：以 mm 为单位的固定值，或在可变时标注 'Var'
• 每米重量：以 kg 为单位
• 帆桁滑绳直径：以 mm 为单位的建议值
• 近似艇长：以 ft 为单位的值，或在注明时为 'Discontinued'

结构设计与人体工学

• 断面型材按受弯和扭转应力较高的位置集中材料，优化了桁杆应用的刚性/质量比。
• 截面几何便于配件安装：铆钉、用于vang的固定点、主帆滑轮和叠帆系统均可方便集成。
• 海用级铝合金与标准表面处理提供耐腐蚀性，确保在海水环境中的长期尺寸稳定性。
