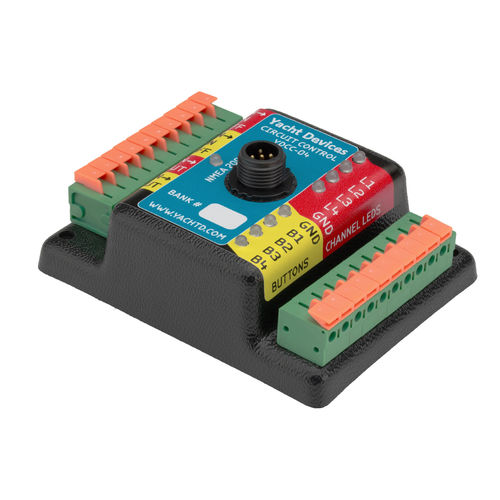

游艇继电器控制模块 YDCC-04

电路控制包含四个锁存（双稳定）继电器，可通过带 LED 指示灯的连接控制按钮进行管理，或通过 NMEA 2000 使用标准消息进行管理。 电路控制是我们数字开关系统的核心组件。 除了连接的按钮之外，还可以通过现代图表绘图仪进行负载管理，在我们的 Wi-Fi 网关的网络计量器上使用 “虚拟按钮”，或者从我们的传感器自动进行管理。 若要设置具有重复物理按钮和指示的其他控制岗位，请使用切换控制 YDSC-04。 上图显示了浮动开关和舱底泵如何连接到电路控制器。 带集成 LED 的 16 mm 按钮在手动模式和自动模式之间切换泵，并指示实际状态。 也可以通过智能手机控制泵。 NMEA 2000 无线网关（连接到双向 NMEA 2000 连接器）的网络仪表页面在屏幕上打开。 泵也可以从连接到开关控制器的按钮（也连接到双向 NMEA 2000 连接器）进行强化。 器件终端如附录 C 所示。电路控制的电气特性： 四个通道：两个通道具有常开触点（ON-OFF），两个通道具有开关触点； 锁存（双稳定）继电器仅在开关过程中消耗电力并保持最后状态器件断电后； 每通道最大恒定负载电流为 10A，峰值为 20A（4 秒，占空比 10%）； 能够切换直流（DC）和交流（AC）负载 高达 400 V；具有负载 5000 VRMS 的高电压隔离； 器件消耗仅为 30妈妈
