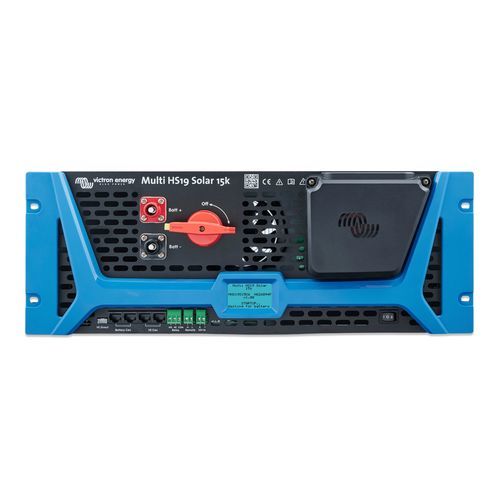

协议变流充电器 Multi HS19

数据电池蓝牙

概述
Multi HS19 Solar 15k 专为 650–1000 V 电池系统设计，在单个 19 英寸机架单元中集成了三相逆变器/充电器功能和四路 MPPT 太阳能跟踪。高压架构可降低电流、缩小电缆截面并减少损耗，适用于 Victron 生态内的紧凑高效机架式部署。

主要特性

• 支持高压电池组（650–1000 V）。
• 19 英寸机架形式的完整三相输出；连续输出 15 kW（15,000 VA）。
• 四个独立 MPPT 跟踪器，合计光伏输入可达 32 kW；MPPT 最大输入电压 600 V。
• 逆变器高效率（最高可达约 98%），MPPT 跟踪器效率约 99%。
• 轻量化机架设计（26.5 kg），便于单人安装与维护。
• 支持 PowerControl 与 PowerAssist，用于管理并网限制并在峰值时段由电池补充功率。

适用场景

• 并网的住宅与商业储能系统（ESS）及削峰填谷应用。
• 需要紧凑三相供电的机架式安装场合。
• 大型离网、备用电源与关键负载供电系统。
• 有遮挡或朝向混合的光伏阵列，多 MPPT 可提升发电量。

集成与监控

• 通过蓝牙和 VictronConnect 实现本地配置。
• 可连接 GX 通信中心（VenusOS），通过 VRM 实现远程监控与完整系统集成。
• 支持 VE.Can / Battery CAN‑bus 与兼容电池的通信与系统控制。
• 支持 VenusOS 上的 Node‑RED 与第三方集成，用于高级自动化。

安装与连接

• 机架就绪的 19 英寸外形，方便整洁的系统布置。
• 直流端采用触摸安全的 Surlok 连接器（IP2X）。
• 太阳能使用 MC4 接头，交流采用推入式接线端子以简化布线并减少现场工作量。
• 高压架构允许更小的电缆截面并降低长距离布线成本。

技术规格

• 型号：Multi HS19 Solar 15k
• 连续输出（逆变器/充电器）：15,000 VA（15 kW）
• 太阳能输入最大值：合计高达 32 kW
• MPPT 数量：4 个独立 MPPT；MPPT 最大输入电压：600 V
• MPPT 效率：约 99%
• 逆变器效率（最大）：约 98%
• 支持电池电压：650–1000 V（Battery CAN‑bus）
• 最大电池充电功率：在 800 V 时最高约 33 kW（规格值）
• 最大电池充电电流：41 A
• 切换开关（AC）：32 A
• 机架形式：19 英寸机架单元
• 尺寸（高 x 宽 x 深）：177.8 x 482.6 x 700 mm
• 重量：26.5 kg
• 连接器：Surlok DC（触摸安全 IP2X）、MC4（光伏）、推入式（AC）
• 货号：PMR803150300
• 通信：蓝牙（VictronConnect）、GX/VenusOS 兼容、VE.Can / Battery CAN‑bus、VRM 远程监控
