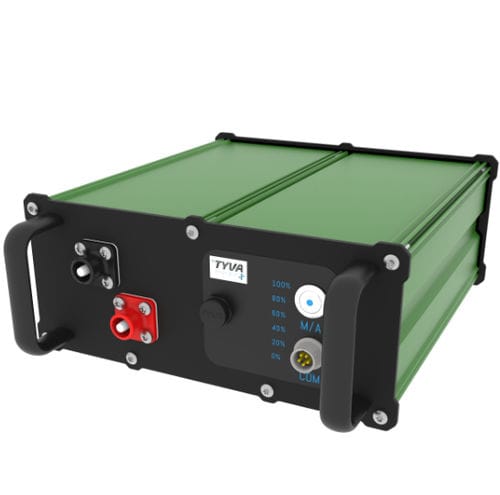

船用电池 Moduloo Ax & Bx

AUV无缆水下机器人ROV遥控潜水器用于电动机

概述
Moduloo Ax & Bx 锂电池系列旨在为移动机器人、自主移动平台及其他移动应用在紧凑、轻量的外壳内提供高能量密度。模块为即插即用，可单独使用，也可通过串联和并联扩展电压与容量以满足集成需求。

版本

• Moduloo Ax：超紧凑、轻量的模块，适用于对重量和空间敏感的应用（提供 IP54 外壳选项）。
• Moduloo Bx：更高能量、可上机架且具 IP65 防护的型号，适用于更恶劣环境（单模块可达约 2 kWh）。

主要特性

• 法国设计与制造。
• 认证：RoHS、CE、UN 38.3（运输合规）。
• 模块化架构，支持串/并联组装与多种前面板选项（非机架：A–D；机架/盲插：E–H）。
• 通信：CAN 2.0、SMBUS 与 I2C（视型号而定）。
• 可持续性：兼容 TYVA Refill 可更换电芯技术，便于维护与翻新。
• 选项：集成热管理、加热器、增强防水以及定制外壳/前面板。

集成与外形
提供多种标准化外形的即插即用模块以简化集成：Ax：A5、A5+、A4+；Bx：Bx1、Bx2 及机架/盲插变体 BxR1、BxR2。前面板可选 LCD、条形图、把手、开/关按钮及组合。

Standard Moduloo Ax — 产品系列（表）
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Data | Format | Dimensions (mm) | Weight
TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A5+ | 208 x 220 x 77 | 4.8 kg
TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33.5 Ah | 29.4 V | 17 A / 80 A | 25.55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29.4 V | 34 A / 90 A | 25.55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16.75 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33.5 Ah | 58.8 V | 17 A / 80 A | 51.1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg

Standard Moduloo Bx — 产品系列（表）
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Rackmount version | Dimensions (mm) | Weight
TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | Yes | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BX2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | Yes | 396 x 239 x 103 | 12.7 kg

衍生与定制工程
提供衍生与定制产品：定制电压、容量、放电电流、HMI、DC/DC 转换、专用连接器、子组件和核心包、集成热管理（加热器）、强化防水和定制外壳/前面板。提供认证与物流工程支持。

认证与合规
RoHS 认证
CE 认证
UN 38.3 认证（运输安全）

通信与兼容性
支持的协议随型号而异：CAN 2.0、SMBUS、I2C。与 TYVA Refill 可更换电芯技术完全兼容。

技术规格

• 标称电压：Ax 提供 14 V、25 V、51 V；Bx 提供 25 V、51 V。
• 外形：Ax A5、A5+、A4+；Bx Bx1、Bx2、BxR1、BxR2。
• 每模块典型标称能量：约 860 Wh 至 2,044 Wh，视配置而定。
• 典型容量：约 16.75 Ah 至 117 Ah，取决于电芯配置。
• 最大电流：示例范围 8.5 A 至 90 A，视型号而定。
• 尺寸与重量：A5 约 188 x 220 x 77 mm，4.2–4.8 kg；A4+ 约 323 x 220 x 77 mm，约 8.5 kg；Bx 最多 396 x 239 x 103 mm，约 12.7 kg。
• 循环寿命：700 至 5,000 次循环，取决于温度、放电深度与使用功率。
• 防护等级：Ax 示例 IP54；Bx 示例 IP65。
• 认证：RoHS、CE、UN 38.3。
