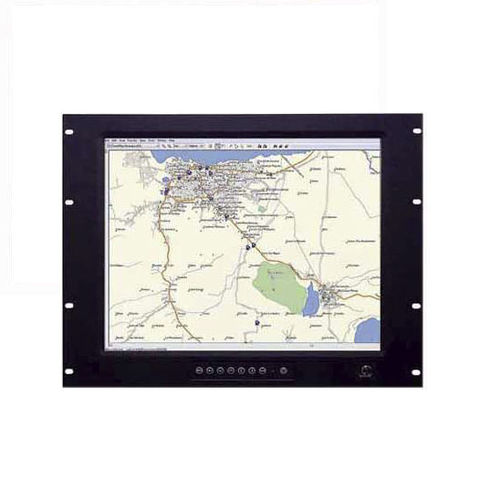

本规范定义了TCM-N170CT的要求
17 "TFT液晶显示器,具有1280 x 1024像素的可见分辨率。
它是为操作员显示系统而设计和定制的,例如
用于海洋和工业应用的CCTV
主要特点
17.0英寸TFT主动矩阵液晶面板
高质量的TFT,带LED背景灯
1280 x 1024分辨率
DVI, VGA, S-Video, 复合输入信号
控制台安装(选项:桌面/天花板安装)
电源范围:110VAC~230VAC 50/60Hz或18~36VDC
规格参数
一般特征
部分 - 规格
TFT技术 - 高质量TFT,带LED背光
纵横比 5:4
分辨率 - 1280 x 1024
像素间距 - 0.264(H)x 0.264(V)毫米
响应时间 - 5毫秒(典型),从黑到白
对比度 - 1000:1
亮度 - 250cd/㎡(典型)。
视角 - 85°/85°/80°/80°(右/左/上/下)
有效显示区域 - 337.92(高)x 270.34(高)毫米
最大颜色 - 1670万
同步范围 - 31~80KHz (水平)
60~76Hz(垂直)。
支持的分辨率 - VGA : 640 x 480
SVGA : 800 x 600
XGA : 1024 x 768
SXGA : 1280 x 1024 (最佳设置)
视频信号 - NTSC, PAL, SECAM
电源规格 - 100~240VAC 50/60Hz 1.5A或DC24V (18~36VDC)
电源消耗 - 25W(典型)。
产品尺寸 - 444(W)x 353(H)x 71.5(D)mm
VESA安装 - 100 x 100毫米,4 x M6 ,最大深度10毫米
重量 - 6.5公斤
信号连接器 - DVI : 1 x DVI (母)
RGB : 1 x D-Sub (母)
复合视频:1 x BNC (母)
电源输入:1个IEC标准插座(交流)或1个2针接线板(直流)。
用户控制 - 电源、模式、上、下、选择、菜单
亮度控制(上/下键)
工作温度 - 0° ~ +60° (最高R.H. 95%)
---
