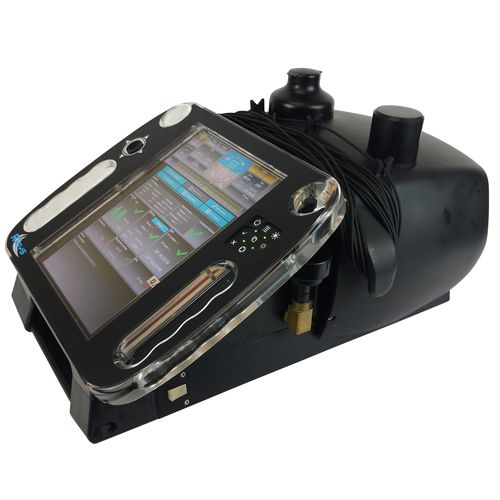

DDIS-500 潜水员视觉声纳
描述
DDIS-500 视觉声纳用于在能见度不佳的条件下由清除潜水员探测和识别水下地雷, 并经 STAG 2897 认证, 具有低磁特征. DDIS-500 还使用带可调节 LED 灯的低光摄像机来捕捉海底物体的图像。 所有数据都存储在可移动 USB 驱动器上。
规格
成像声纳
蓝色视图双频声纳
频率:900/2250kHz
水平视场:45 度
垂直视场:20 度
范围:100m @ 900kHz /20m @ 2250kHz
导航传感器
INS SBG 椭圆轴向传感器
精度:<0.5° 至 1.5 ° 均方根距
/滚动:± 0.2°
全球定位系统通
道
: 72 精度:2.5 米 CPE
冷启动:< 30 秒 (90%)
重新采集:< 2 秒 (90%)
ROWE 多普勒速度日志
频率:600 千赫
精度:1% +/-1 毫米/秒
最大海拔:120 米 (394 英尺)
最小海拔:0.4 米 ( 1 英尺)
深度压力传感器
精度:
沿轨道误差为全尺度导航精度的 0.1%:4 小时内 4 公里处 5 米
环境
深度额定值:60 米(197 英尺)
非磁性:至 SANAG 2897,B 级工
作温度-4°C 至 45°C/25°F 至 113°F
显示屏
LED 显示屏:彩色,12 英寸,768/1024 像素
功率:电池热插拔可充电锂
运行寿命:6 小时
机械
尺寸:56 厘米 x 27 厘米 x 38 厘米/22.0 英寸 x 10.5 英寸 x 15.0”
空气中重量:20 公斤(44 磅)
在水中:中性浮力
外壳材质:Delrin 和合成泡沫
开关:充油,机械
---
