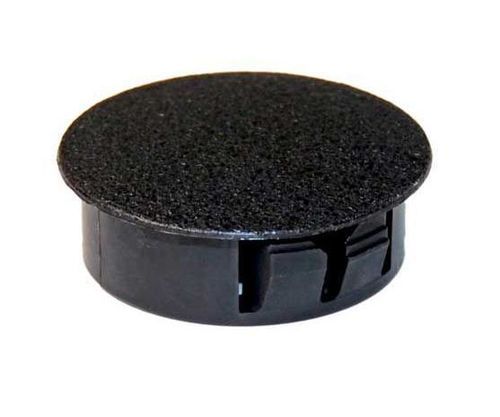

压接工艺盖子 TFLA series

圆形高密度聚乙烯HDPE

概述
金属面板用插入塞（TFLA 系列）用于封堵薄板上的预留孔。该系列以聚乙烯（HDPE）制造，可快速插入与拆卸，保护开口免受污垢、灰尘和潮气侵入，同时为工业和商用应用提供整洁的外观收口。

适用范围

• 封堵金属面板和外壳上的孔
• 道路标志、光伏组件框架及标识支架
• 汽车零部件和装配线
• 家具及窗/门框的外观收口
• 运输和储存期间的保护
• 螺纹件（内/外螺纹）保护

材料与选项
材料：聚乙烯（HDPE）。
颜色：黑 / 白。
根据用途和成本要求，可提供外观型和经济快速安装型两类版本。

订购与样品
根据所需孔径和板厚选择对应代码的插入塞（见尺寸表）。可申请样品以在采购前检验配合与外观。可提供技术支持，依据功能与经济需求推荐最合适的塞型。

关于螺纹与规格范围
螺纹保护塞适用于公制螺纹 M8 至 M52、GAS 螺纹 1/8" 至 3" 及 UNF 螺纹。产品系列涵盖标称尺寸从 0.5 mm 到 100 mm 以上。

如何选择
测量面板孔径并参考尺寸表。表头字母与技术图纸上的字母对应。选择与孔径和所需最大板厚相符的代码。

技术特性 / 规格

• 材料：聚乙烯（HDPE）
• 颜色：黑 / 白
• 产品系列：SNAP PLUG FOR METAL PANEL (TFLA series)

尺寸表（CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET）
CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET
TFLA4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLA4.8-9003 | 6,4 | 5,9 | 4,8 | 1,6
TFLA6.4 | 8 | 8 | 6,4 | 1,6
TFLA6.4-9003 | 8 | 8 | 6,4 | 1,6
TFLA8 | 9,5 | 10 | 8 | 1,6
TFLA8-9003 | 9,5 | 10 | 8 | 1,6
TFLA9.5 | 12 | 10,3 | 9,5 | 3,2
TFLA9.5-9003 | 12 | 10,3 | 9,5 | 3,2
TFLA11 | 13,5 | 10,3 | 11,1 | 3,2
TFLA11-9003 | 13,5 | 10,3 | 11,1 | 3,2
TFLA12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLA12.7-9003 | 14,6 | 10,3 | 12,7 | 3,2
TFLA14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLA14.3-9003 | 16,7 | 10,3 | 14,3 | 3,2
TFLA15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLA15.9-9003 | 18,2 | 10,3 | 15,9 | 3,2
TFLA17.5 | 20 | 10,3 | 17,5 | 3,2
TFLA17.5-9003 | 20 | 10,3 | 17,5 | 3,2
TFLA19 | 23,2 | 10,3 | 19 | 3,2
TFLA19-9003 | 23,2 | 10,3 | 19 | 3,2
TFLA20 | 22,6 | 11,5 | 20 | 2,5
TFLA20-9003 | 22,6 | 11,5 | 20 | 2,5
TFLA20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLA20.6-9003 | 22,6 | 10,3 | 20,6 | 3,2
TFLA22.2 | 28,6 | 11,5 | 22,2 | 3,2
TFLA22.2-9003 | 28,6 | 11,5 | 22,2 | 3,2
TFLA25 | 29,8 | 11,5 | 25 | 2,5
TFLA25-9003 | 29,8 | 11,5 | 25 | 2,5
TFLA25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLA25.4-9003 | 30,6 | 11,5 | 25,4 | 3,2
TFLA30 | 33,3 | 11,5 | 30 | 3,2
TFLA30-9003 | 33,3 | 11,5 | 30 | 3,2
TFLA35 | 38 | 11,5 | 35 | 3,2
TFLA35-9003 | 38 | 11,5 | 35 | 3,2
