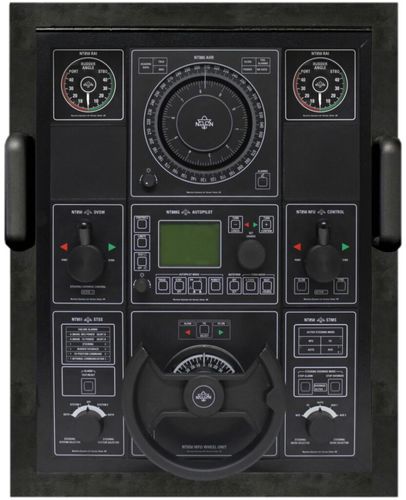

专业用途船操纵面板 NT850 – Type 4

转向系统

4 型 - 符合 SOLAS 标准，适用于使用 NT851 STSS 进行泵选择的单舵/双泵系统，或使用 NT851 STSS 进行舵系统选择的独立舵系统。该系统包括舵角指示（NT850 RAI）、模拟航向中继器（NT880 AHR）和超控设施（NT850 OVSW），适用于 3000GT （NT888G 自动舵）及以上（NT999G 自动舵）的各种类型船只（包括高速船）。 尺寸 497 x 636 x 200 毫米 开口尺寸：448 x 588 毫米 双独立舵系统可通过 NT850 NFU 实现简单的舵位同步（需要时），操作员还可通过 NT850 OVSW 在任何紧急情况下立即进行超控。转向模式选择通过 NT850 STMS 进行，而泵选择（单舵）或舵系统选择（双舵）则通过 NT851 STSS 进行（如上图所示），它们共同提供了舵系统选择（1 号、2 号或同时使用）以及泵选择（单舵系统），以便根据需要分配/分担职责/冗余。 因此，操作非常简单，操作/控制模式定义如下：- FU FU .......使用 NT850 WFU 型跟进轮装置。 NFU ....非跟进控制 NT850 NFU 已激活。 自动......NT888G 自动驾驶仪转向激活*。 * 超过 3000GT 的船只将使用 NT999G 型 Navitron 自动驾驶仪和更大的控制面板。
