雷达多功能仪器 KSD-1100

AIS装置带自动识别系统读卡器

概述

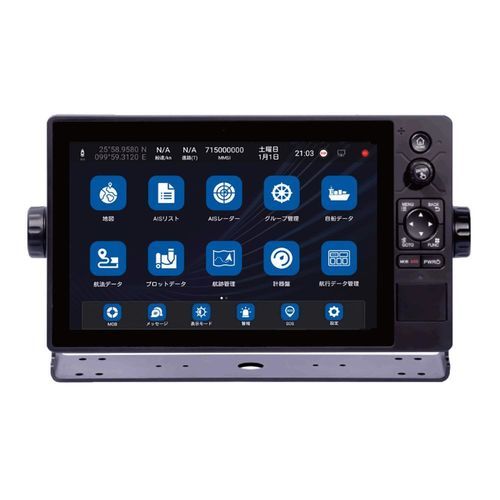

10.1 英寸电容式触摸屏航行多功能显示器，内置 Class B AIS 收发器，用于态势感知和航图叠加。支持多种显示模式以满足航行、监控和航线规划需求。

功能

• 内置 Class B AIS：集成收发器，用于 AIS 目标的发送和接收，提升态势感知。
• 多种显示模式：带可配置范围圈的 AIS 雷达、船舶参数仪表板、NAVI 与 PLOT 数据管理以及潮汐信息显示。
• 视频监控：支持连接网络摄像机（用户自备），最多可在四分屏窗口中显示。
• 图表支持：兼容 C-MAP MAX、原厂图与 ENC；支持在航图上叠加卫星影像。
• AIS 雷达叠加：将在航图上叠加 AIS 目标，并可设置本船周围的范围圈以监视目标。
• 双显示器支持：可输出至子显示器，显示与主屏不同的内容。
• 操作控制：以触摸屏为主的操作方式；支持鼠标操作与物理控制面板（鼠标与摄像机由用户提供）。

文档（手册与宣传册）
提供产品 PDF 宣传册。
Operation Manual V1.3.68 及以前（Rev03）。
Advanced Operation Manual V1.3.68 及以前（Rev02）。
Operation Manual V2.3.17 及以后 / V1.3.22 及以后（Rev06）。
Advanced Operation Manual V2.3.17 及以后 / V1.3.22 及以后（Rev05）。

屏幕与媒体
支持包括 C-MAP MAX、Sailing Data、AIS List 在内的屏幕图像。提供产品介绍与功能演示视频。

技术规格

• 发射功率：2 W
• 显示：10.1 英寸电容式多点触摸屏
• 频率：156.025 MHz 至 162.025 MHz
• 带宽：25 kHz
• 尺寸：195 (H) x 338 (W) x 75 (D) mm
• 重量：2.1 kg
• 电源：10.8 VDC 至 31.2 VDC
