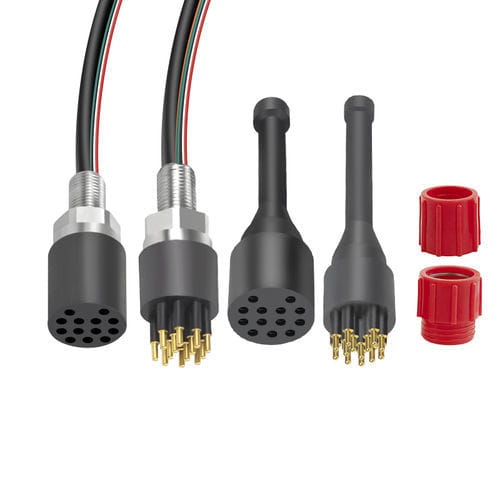

环形麦克风连接器 Micro Circular Ethernet (13 Contacts)

以太网水产养殖海洋学研究

产品描述
Lanhe 微型圆形以太网 13 接点防水连接器提供工业级网络，具有扩展的连接性。该高密度解决方案具有 IP68 保护，可用于恶劣环境的数据传输。

图纸信息
尺寸：毫米
螺纹：英寸
1 英寸 = 25.4 毫米

连接器规格

• 接点数：13
• 内联电缆 (1m) 和 BH 引线 (0.5m)：4 对绞线 23AWG（可选 24 AWG），4*18AWG 电源电缆（可用 0.5 mm²）
• 电气规格：300VDC
• 接触电阻：＜0.01Ω
• 绝缘电阻：＞200MΩ
• 传输速率：1 Gbit/s
• 配对次数：＞500
• 温度范围：-4℃~+60℃
• 深度等级：6000m

内联电缆颜色代码

• 1. 黑色
• 2. 屏蔽
• 3. 白色
• 4. 棕色
• 5. 棕色/白色
• 6. 蓝色
• 7. 蓝色/白色
• 8. 橙色
• 9. 橙色/白色
• 10. 绿色
• 11. 绿色/白色
• 12. 红色
• 13. 绿色

材料规格

• 连接器主体：氯丁橡胶
• BH 主体：316L 不锈钢/钛
• 接点：镀金黄铜
• 螺母和垫圈：304 不锈钢
• O 型圈：丁腈橡胶
• 锁紧套筒：POM

选项包括

• 电缆长度
• 外壳材料：不锈钢、钛
• 螺纹长度

应用领域

• 石油和天然气工业
• 海洋可再生能源
• 地雷探测与清除
• 海洋研究与探索
• 水下通信与网络
• 水产养殖与水下农业

特点 / 技术规格

• 接点数：13
• 电气规格：300VDC
• 接触电阻：＜0.01Ω
• 绝缘电阻：＞200MΩ
• 传输速率：1 Gbit/s
• 配对次数：＞500
• 温度范围：-4℃~+60℃
• 深度等级：6000m
• 连接器主体：氯丁橡胶
• BH 主体：316L 不锈钢/钛
• 接点：镀金黄铜
• 螺母和垫圈：304 不锈钢
• O 型圈：丁腈橡胶
• 锁紧套筒：POM
