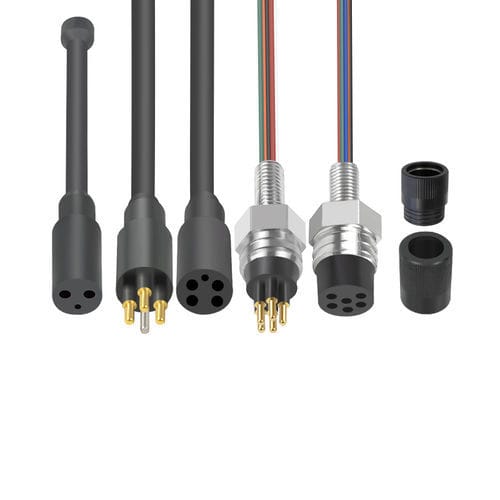

海底连接器 Small Circular Series (2-6 Contacts)

电动水产养殖航海

图纸信息:
尺寸: 毫米
螺纹: 英寸
1英寸 = 25.4毫米

连接器规格:
接点: 2, 3, 4, 5, 6
内联电缆和BH引线:
2, 3, 4接点: 0.5 mm², 200V@2Amp
5接点: 0.3mm², 200V@1Amp
6接点: 0.2mm², 以太网电缆, [email protected]
接触电阻: ＜0.01Ω
绝缘电阻: ＞200MΩ
配对次数: ＞500
温度范围: -4℃~+60℃
深度等级: 6000m

内联电缆颜色代码:

• 2,3,4,5接点: 1. 黑色 2. 白色 3. 红色 4. 绿色 5. 橙色
• 6接点: 1. 棕色 2. 棕/白 3. 蓝色 4. 蓝/白 5. 橙色 6. 橙/白

电缆外径:
2,3,4接点电缆: 5mm
5,6接点电缆: 6mm

材料规格:
连接器主体: 氯丁橡胶
BH主体: 316L不锈钢/钛
接点: 镀金黄铜
螺母和垫圈: 304不锈钢
O型圈: 丁腈橡胶
锁紧套筒: POM

选项包括:

• 电缆长度
• 外壳材料: 不锈钢, 钛
• 螺纹长度

应用领域:

• 石油和天然气工业
• 海洋可再生能源
• 地雷探测与清除
• 海洋学研究与探索
• 水下通信与网络
• 水产养殖与水下农业

技术规格 / 特点

• 接点: 2, 3, 4, 5, 6
• 接触电阻: ＜0.01Ω
• 绝缘电阻: ＞200MΩ
• 配对次数: ＞500
• 温度范围: -4℃~+60℃
• 深度等级: 6000m
• 电缆外径: 5mm (2,3,4接点), 6mm (5,6接点)
• 连接器主体: 氯丁橡胶
• BH主体: 316L不锈钢/钛
• 接点: 镀金黄铜
• 螺母和垫圈: 304不锈钢
• O型圈: 丁腈橡胶
• 锁紧套筒: POM
