创建或扩展一个灵活长度的NMEA 2000主干网,以适应任何安装。

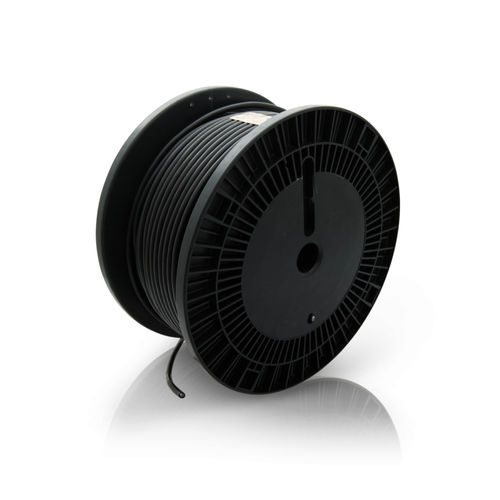

Actisense NMEA 2000 Bulk Lite电缆有100米的卷筒,是与Actisense QNB-1快速网络块或现场安装连接器(FFC)一起使用的理想选择。
NMEA 2000电缆在一根防水电缆中包括五根线:电源线和地线,两根信号(数据)线和一根漏电线。漏电线连接到电缆屏蔽层,保护信号线、电源线和地线不受外部射频干扰(RFI)的影响,有助于减少电缆的射频干扰排放。
NMEA 2000 Lite电缆可用于创建长度不超过100米的主干线。如果需要的主干线长度超过100米,可以用NMEA 2000迷你电缆延长总线的中心部分,使外部Lite部分保持在100米的最大长度。
垂线的最大允许长度(与主干线的距离)是6米。重要的是要把每条引下线的长度限制在最低要求,因为所有引下线的总长度不得超过72米。为了帮助解决这一限制,Actisense拥有从0.25米到6米的不同长度的集束电缆组件。
Actisense的NMEA 2000连接器和电缆系列是利用我们专业的互连和NMEA知识设计的。
电缆
编织材料 - 37 AWG镀锡铜
编织物覆盖率 - 最低65%。
护套材料 - 0.8mm Nom.PVC,黑色
护套外径 - 6.85mm ±0.254mm
电压等级300V
整体DCR -
(编织带+带子+排水管) - 3.2Ω / 1000ft (10mΩ/M)
卷轴长度 - 100米
卷轴重量(毛重)- 7.26公斤
电源对
导体 - 22 AWG(19股镀锡铜)。
绝缘 - 0.3mm Nom.PVC
---
