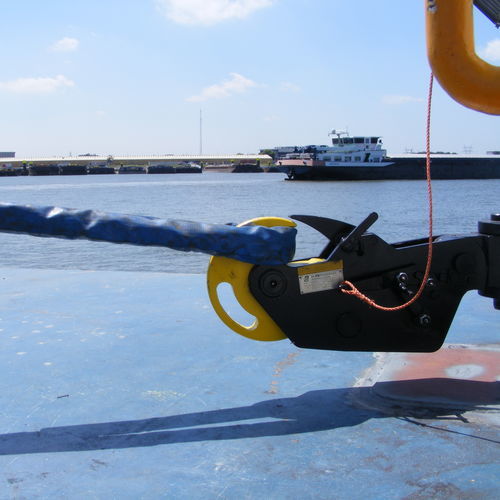

拖船用挂钩 GSH

用于港口快速投放牵引

概述
Straatman盘式快速释放牵引钩为甲板安装设备，设计用于固定牵引绳并在绳索仍处于受力状态下实现可控且快速的释放。适用于拖船、补给船、港口作业船和救助船等牵引作业，可降低甲板人员手工操作风险并支持在载荷下的紧急释放功能。

主要优势

• 载荷下释放：在牵引绳处于张力状态下，能在钩子的额定能力范围内释放绳索，以实现快速紧急响应。
• 减少手工操作并提升船员安全，可从安全位置进行受控释放。
• 载荷下释放设计经实践验证，并提供长期维护与支持。

类型与功能

• GSH型：盘式手动快速释放牵引钩。通过操杆或绳索手动操作；即使在满额定载荷下，所需操作力仍低于33磅（≈15 kg）。集成两段式释放机构以减少意外开启。配重盘设计可降低释放时的能量冲击，并允许快速可控的手动复位。常见额定载荷范围：15至100吨。
• GMH型：兼具系泊与牵引功能的组合式钩件。标配绳索保持器，可在系泊与牵引间实现安全受控的切换，同时保持操作控制与安全。

配置与选项
Straatman可根据船舶布局和作业需求对钩件进行定制配置。可选项包括：

• 弹簧缓冲吸能器
• 定制钩型设计
• 本地液压或气动释放
• 远程控制释放
• 与载荷监测系统集成
• 甲板安装用基础、支架或牵引桩

试验与认证
Straatman在交付前采用校准的液压试验设备（最大容量3,500 kN）对每个快速释放牵引钩进行内部试验，以确保质量稳定且性能可验证。盘式牵引钩进行高达规定SWL 200%的试验；例如GSH‑100型号按设计要求在150% SWL下进行试验。释放功能在额定载荷下进行验证。如需，客户指定的船级社可见证全部试验过程。

特殊设计与项目定制解决方案
Straatman支持项目特定设计，包括用于直接焊接到甲板的一体化基础，以及与合作伙伴开发的液压吸能器，以改进载荷控制并简化安装。

适用场景

• 拖船、护航拖船、海上支援船、港口服务船。
• 牵引载荷快速变化且需要立即且受控释放的作业。

技术规格

• 产品类型：盘式快速释放牵引钩
• 品牌：Straatman
• 商业名称：Quick Release Towing Hook
• 型号/类型：GSH, GMH
• GSH 可用额定载荷：典型为15至100吨
• 操作力（GSH）：最大低于33磅（≈15 kg）
• 释放机构：集成两段式释放；在绳索受力时可控释放
• 复位：配重盘设计，实现快速受控的手动复位
• 破坏试验：一般可达200% SWL；示例 GSH‑100 在150% SWL 下试验
• 试验设备容量：校准液压试验台，最大3,500 kN
• 选项：弹簧缓冲吸能器、定制设计、液压/气动或远程释放、载荷监测集成、基础/支架/牵引桩
