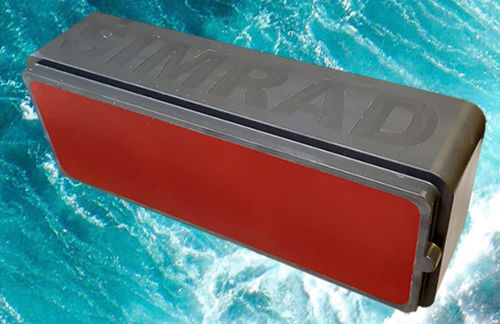

Simrad CP200-5C 是一款专门用于水速测量和鱼群搜索的传感器。Simrad CP200-5C 传感器外壳包含三个用于测量水速的独立传感器和一个用于传统寻鱼的单波束传感器。由于 CP200-5C 的工作频率较高,因此可以提供精确的测量结果和详细的回声图。
传感器通常与船体板齐平安装。夹紧框架用于将传感器主体固定在安装框架上。安装框架焊接在底板上。传感器电缆通过电缆接头穿过船体。电缆接头由衬套、橡胶垫圈、垫圈和密封接头组成。换能器也可以平齐地安装在水泡或下沉式龙骨的底部。
回声测深仪连接
CP200-5C 传感器与回声测深系统相连。为了获得最高的测量精度,我们强烈建议您将运动参考装置 (MRU) 连接到回声测深仪系统上。如果没有运动参考单元 (MRU),可使用运动传感器来测量滚动和俯仰。最低限度可使用全球定位系统 (GPS)。
精确数据的准备和校准
为了获得既详细又正确的精确数据,有必要对准传感器,并测量其相对于船只坐标系的位置和偏移量。我们建议在使用 CP200-5C 传感器之前对回声测深系统进行校准。
---
