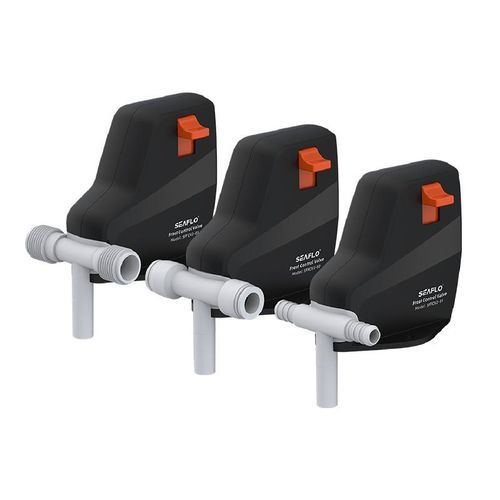

提升阀门 SFFCV2 series

止逆船用水循环系统

Overview防冻排水阀为无电源排水阀，内置防冻监测功能。适用于热水设备（锅炉或组合锅炉）的配件，以及安装在房车和移动房屋中的常驻水箱。Color黑色Features and Benefits带按键控制的手动排水阀具有在设定温度以下自动打开的防冻监测功能提供三种接头类型（软管、固定管、1/2” NPT）结构紧凑，便于在车体地板和水箱中安装便于技术人员安装和操作材质适用于饮用水系统Operation / Operating instructions1 = 推动开关位置 'Operation'.2 = 按钮位置 'Drain'.3 = 按钮位置 'Closed'.4 = 排水口（通过车辆地板引到外部）。启动状态 / 关闭排水阀 / 给锅炉（水箱）加水：- 确认推动开关（位置1）已置于 'Operation' 并已就位。- 按下按钮（位置3）关闭排水阀，直至卡入 'Closed'。- 仅在阀体温度高于约 7 °C（环境温度）时方可手动关闭。手动打开排水阀：- 按下按钮（位置2）；推动开关和按钮弹出（位置1 和 位置3）。水通过排水口（位置4）排出。排水阀自动打开：- 若阀体温度低于约 3 °C（环境温度），阀门自动打开并且按钮弹出（位置3）。水通过排水口（位置4）排出。Technical parametersSFFCV2-01 — 关闭温度：高于约 7 °C（环境）； 开启温度：低于约 3 °C（环境）； 工作温度：-30 °C – +70 °C； 连接：Ø 12 mm 软管连接SFFCV2-02 — 关闭温度：高于约 7 °C（环境）； 开启温度：低于约 3 °C（环境）； 工作温度：-30 °C – +70 °C； 连接：Ø 12 mm 固定管连接SFFCV2-03 — 关闭温度：高于约 7 °C（环境）； 开启温度：低于约 3 °C（环境）； 工作温度：-30 °C – +70 °C； 连接：1/2” NPT 接头Installation example / Application安装示意编号：1 = 推动开关；2 = 按钮；3 = 按钮；4 = 防冻排水阀（安全/排水阀）；5 = 单向阀（不包含）。适用于锅炉、组合锅炉及房车和移动房屋的常驻水箱。Specifications类型：带防冻监测的无电源排水阀预期用途：用于锅炉/组合锅炉的配件以及房车和移动房屋的常驻水箱颜色：黑色可选型号：SFFCV2-01、SFFCV2-02、SFFCV2-03（SFFCV2 系列）允许手动关闭温度：约 7 °C 以上（环境）自动打开温度：约 3 °C 以下（环境）工作温度范围：-30 °C 至 +70 °C连接类型：Ø 12 mm 软管；Ø 12 mm 固定管；1/2” NPT 接头功能：手动排水与自动防冻保护
