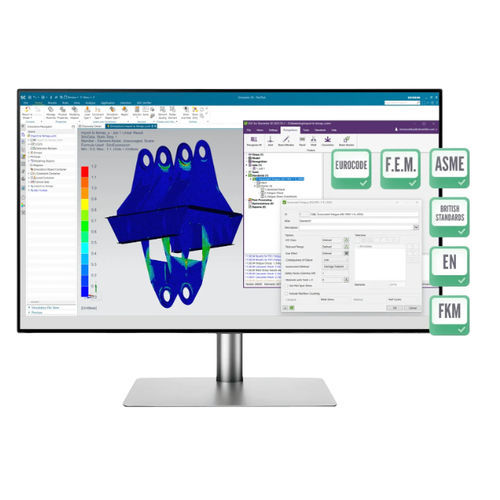

分析软件 Simcenter设计模拟数据处理
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 分析, 模拟, 数据处理, 报告, 设计
- 应用
- 船舶, 专业用途船, 船坞, 近海平台
- 类型
- 3D, 自动化, 离线
- 操作系统
- 本地 Windows
- 调配模式
- 插件
- 认证
- ISO
- 其他特性
- 可定制
产品介绍
产品概述
主要功能
可实现的目标
工程规范（示例）
预/后处理与工具亮点
部署与工作流程
技术规格
- SDC 插件，在 Simcenter 3D 内提供自动化结构校核，覆盖强度、疲劳、屈曲、焊缝和螺栓校核。
- 直接作用于原生 .fem 模型——无需重建或导出模型。
- 基于 SDC Verifier 平台构建，并对其他有限元环境提供类似扩展。
主要功能
- 自动化规范校核，支持 50+ 国际工程规范的实现。
- 自动识别结构要素：焊缝、连接、梁、板及加强筋。
- 内置荷载施加工具：罐体、浮力、风、波浪和流载；支持组合工况。
- 全流程在 Simcenter 3D 内完成——无需切换工具或单独预处理。
- 模板驱动报表，包含图表、表格和完整校核摘要；模型更新后可即时重生成报告。
- 基于规范结果的优化流程，可用于细调板厚、截面、焊接类型和材料选择。
可实现的目标
- 在真实且组合的荷载工况下验证强度、疲劳、屈曲、焊缝和螺栓。
- 用自动化、可审计的校核替代手工表格和自定义脚本。
- 通过可重复的模板化流程加速报告与设计迭代。
- 支持离岸、海洋、土木和重型设备项目的认证与审计。
工程规范（示例）
- ABS
- AIJ
- AISC
- API
- ASME
- Australian Standards
- British Standards
- Bureau Veritas
- DIN
- DNV
- DVS
- EN 13001
- Eurocode（含 Eurocode 3 与 9）
- F.E.M. 1.001
- FKM
- IACS
- ISO
- Lloyd’s Register
- NACA
- NORSOK
- VDI
预/后处理与工具亮点
- Peak Finder：定位并汇总结果及 SDC 校核中的峰值区域（应力、应变、位移、疲劳、屈曲等）。
- Freebody：计算子结构的平衡力与力矩，提取用于子模型和连接/接触力的内/外荷载。
- Moment & Shear Force：积分网格点力以生成纵向力图，提取极值并导出图表/表格以供审计。
- Rainflow counting：将不规则时程转为循环矩阵，支持峰–谷滤波与多种计数方法。
- 仅承压支座：建模单向约束，自动生成依赖荷载并迭代荷载集以稳定校核。
部署与工作流程
- 作为 Simcenter 3D 的原生插件快速安装并启动——无需单独导入/导出。
- 识别工具自动完成要素分类，准备模型数据以便校核与报告。
- 自动模板与报告生成器产出可用于审计的文档，包含图表、表格与校核摘要。
- 优化模块与代码校核结果联动，减少迭代次数与材料使用，同时满足设计要求。
技术规格
- 集成：在 Simcenter 3D 环境内运行的原生插件。
- 支持模型格式：原生 .fem（无需转换）。
- 支持校核：强度、疲劳、屈曲、焊缝校核、螺栓校核、梁与板校核。
- 规范：对 50+ 行业规范提供自动实现（见上）。
- 荷载能力：内置罐体、浮力、风、波浪与流载应用；支持单一或组合荷载效应。
- 自动化：要素识别、校核工况自动生成与模板驱动报告。
- 报告：结构化、模板驱动的报告，包含图表、表格并能在模型更新时重生成。
- 后处理工具：峰值识别、Freebody 提取、弯矩/剪力图、Rainflow 计数、仅承压支座、厚度与焊缝汇总。
- 优化：基于规范结果的设计调整模块（厚度、截面、焊接类型、屈服强度）。
